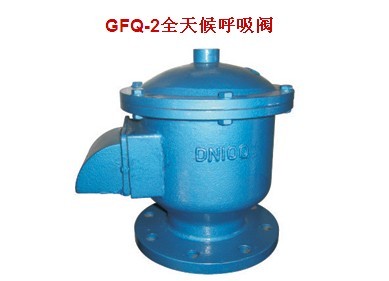

GFQ-2全天候呼吸閥詳細資料：
GFQ-2全天候呼吸閥概述：
GFQ-2全天候呼吸閥用于油及液體罐上,來排除罐內的正壓和負壓氣體,使罐內液體進出方便.如罐體上不裝呼吸閥罐內的液體進出有一定的障礙,很可能出現罐體變型和振動,GFQ-2全天候呼吸閥設計合理,結構簡單,使用方便;是儲罐的必備產品。相關產品型號有：GFQ-1全天候呼吸閥，GFQ-3全天候呼吸閥。
GFQ-2全天候呼吸閥性能及特點：
新型全天候呼吸閥殼體選用不銹鋼、鑄鋼和鋁合金，耐腐蝕性好；
閥盤采用四氟材料，耐低溫，防凍性能好；
結構簡單，易檢修，安全方便；
新型全天候呼吸閥性能完全符合石油工業部標準 SY7511-87 規定。
GFQ-2全天候呼吸閥適用范圍：
新型全天候呼吸閥適用于儲存閃點低于
全天候呼吸閥可與ZGB波紋阻火器配套使用。
GFQ-2全天候呼吸閥使用說明：
全天候呼吸閥安裝在儲罐頂部，是解決罐內正壓，負壓的氣體，使罐內的液體進出沒有受到阻礙，當外液體輸入罐內時有大量的氣體往外呼（稱正壓）。如罐內液體往外輸出時罐內必須從外空氣吸進罐內（稱負壓）。如停止工作時呼吸閥自動關閉不會把罐內液氣往外泄漏，使罐內的液體質量得到了有利的保障。
GFQ-2全天候呼吸閥維護與保養：
為了全天候呼吸閥使用安全，在使用前先檢查導桿和閥盤是否靈活。
全天候呼吸閥要定期（6個月內）檢查通氣口正、負閥盤是否靈活，閥盤接觸面有無損壞，如有損壞應立即檢修。 檢修完畢后，一切正�？芍匦率褂�。
GFQ-2全天候呼吸閥零部件材料：
閥體材料 |
WCB、304、316、鋁合金 |
正壓閥盤材料 |
304、316、鋁合金 |
負壓閥盤材料 |
304、316、四氟PTFE |
環境溫度 ℃ |
-30~60 |
GFQ-2全天候呼吸閥主要技術參數：
等級 |
操作壓力 |
A級 |
+355Pa (36毫米水柱) -295Pa (30毫米水柱) |
B級 |
+980Pa (100毫米水柱) -295Pa (30毫米水柱) |
C級 |
1765Pa(180毫米水柱) -295Pa (30毫米水柱) |
GFQ-2全天候呼吸閥規格與法蘭連接尺寸：
公稱通徑 (mm) |
安裝尺寸 |
||||
D |
K |
L |
H |
n×φ |
|
DN25 |
115 |
85 |
160 |
165 |
4×14 |
DN32 |
135 |
100 |
180 |
185 |
4×18 |
DN40 |
145 |
110 |
190 |
190 |
4×18 |
DN50 |
160 |
125 |
220 |
220 |
4×18 |
DN80 |
195 |
160 |
270 |
260 |
8×18 |
DN100 |
215 |
180 |
310 |
280 |
8×18 |
DN150 |
280 |
240 |
380 |
330 |
8×22 |
DN200 |
335 |
295 |
450 |
380 |
12×22 |
DN250 |
395 |
350 |
520 |
420 |
12×22 |
DN400 |
565 |
515 |
670 |
520 |
16×26 |
