一．產品概述
單相電子式電能表主要用于計量低壓網絡的單相有功電能，具有微型化、精度高、體積小、安裝方便等優點?？伸`活安裝于配電箱內，實現對不同區域和不同負荷的分項電能計量，統計和分析。

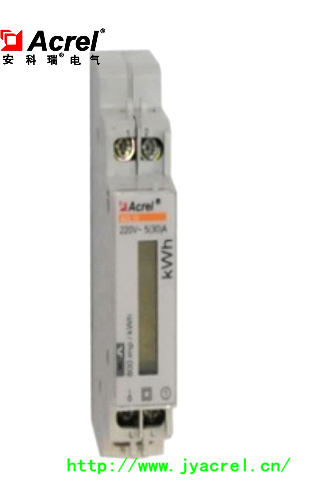

下面以安科瑞的DDS1352為例介紹：
二．技術參數
電氣特性
電壓輸入 |
工作電壓范圍 |
220Vac±20% |
參比頻率 |
50Hz或60Hz |
|
電流輸入 |
基本電流 |
5A |
最大電流 |
30A |
|
起動電流 |
20mA |
|
測量性能 |
符合標準 |
GB/T17215-2002 |
測量精度 |
1.0級 |
|
測量范圍 |
00000.0~999999kWh ≤99999.9kWh時，顯示5 1位有效數字 ≥99999.9kWh后，顯示6位有效數字 |
|
脈沖輸出 |
輸出類型 |
無源輸出，外接電源DC 5V~24V |
脈沖寬度 |
80±20ms |
|
脈沖常數 |
800imp/kWh，LED同步指示 |
機械特性
外形尺寸 |
寬×高×深 |
18mm×91mm×64mm (1模數) |
最大接線能力 |
柔性電纜 |
6mm2 |
剛性電纜 |
10mm2 |
|
防護等級 |
IP20 |
|
重量 |
80g |
|
環境條件
溫度范圍 |
工作溫度 |
-20℃~60℃ |
存儲溫度 |
-30℃~70℃ |
|
濕度 |
≤95%(無凝露) |
|
三．外形尺寸
四．接線與安裝
注：接線時務必?cái)Q緊，避免因接觸不良而引起電能表工作不正常。
五．典型應用
DDS1352單相電子式電能表主要用于單相電能計量。體積小巧，可靈活安裝于終端配電箱，實現分項計量考核，為能耗監測實施提供參考依據。廣泛應用于商務寫字樓、辦公樓、商場、交易市場、學校、機場航站樓、地鐵站等.
如需更多詳情，請參見選型手冊：http://www.acrel-18.com/jsacrel-Products-9789037/
