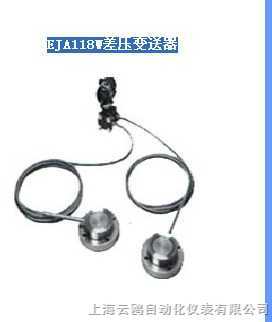

密封隔膜是用于防止管道中的介質直接進入差壓變送器 里的壓力傳感器組件中，它與變送器之間是靠注滿流體的毛 細管連接起來的。EJA118W、EJA118N和EJA118Y隔膜密封式 差壓變送器用來測量液體、氣體和蒸汽的流量、液位、密度 和差壓，然后輸出與測得的差壓相對應的4～20mA DC信號。 也可與手操器相互進行通信，可進行遠程設定及監控等。 技術參數 |
 |
| EJA118N型譜 |
法蘭尺寸：4-inch(100mm，DN100)
型 號
|
規 格 代 碼
|
說 明
|
|||||||||||||
EJA118N
|
…………………………
|
隔膜密封式差壓變送器(凸膜片型) | |||||||||||||
輸出信號
|
-D
|
………………………
|
4～20mA DC 帶數字通訊(BRAIN協議) | ||||||||||||
-E
|
………………………
|
4～20mA DC 帶數字通訊(HART協議) | |||||||||||||
-F
|
………………………
|
FF現場總線通訊 | |||||||||||||
-G
|
………………………
|
PROFIBUS現場總線通訊 | |||||||||||||
測量量程(膜盒) |
M
|
……………………
|
2.5～100KPa(250～10000mmH2O) | ||||||||||||
H
|
……………………
|
25～500KPa(0.25～5Kgf/cm2) | |||||||||||||
接液部分材質(注5) |
[膜片] [管道] [其它] | ||||||||||||||
S
|
…………………
|
JIS SUS316L JIS SUS316L JIS SUS316 | |||||||||||||
法蘭規格
|
J1
|
………………
|
JIS 10K | ||||||||||||
J2
|
………………
|
JIS 20K | |||||||||||||
A1
|
………………
|
ANSI 150 P1-----JPI 150 | |||||||||||||
A2
|
………………
|
ANSI 300 P2-----JPI 300 | |||||||||||||
A4
|
………………
|
ANSI 600 P4-----JPI 600 | |||||||||||||
D2
|
………………
|
DIN PN10/16 | |||||||||||||
D4
|
………………
|
DIN PN25/40 | |||||||||||||
G2
|
………………
|
GB PN10/16(GB/T 9123.1-2000) | |||||||||||||
G4
|
………………
|
GB PN25/40(GB/T 9123.1-2000) | |||||||||||||
H2
|
………………
|
HG20592-97 PN10/16 | |||||||||||||
H4
|
………………
|
HG20592-97 PN25/40 | |||||||||||||
| H5 | ………………
|
HG20592-97 PN63 | |||||||||||||
隔膜凸出長度(X2)
|
2 | ……………
|
X2＝50mm | ||||||||||||
| 4 | ……………
|
X2＝100mm | |||||||||||||
| 6 | ……………
|
X2＝150mm | |||||||||||||
法蘭尺寸/材質
|
G
|
……………
|
4-inch(100mm)/JIS S25C | ||||||||||||
H
|
……………
|
4-inch(100mm)/JIS SUS304 | |||||||||||||
J
|
……………
|
4-inch(100mm)/JIS SUS316 | |||||||||||||
法蘭螺栓材質
|
A
|
………
|
JIS SCM435 | ||||||||||||
B
|
………
|
JIS SUS630 | |||||||||||||
注 入 液
|
(接液溫度) (環境溫度) | ||||||||||||||
| -A | …………
|
一般型(硅油) -10～315℃ -10～60℃ | |||||||||||||
| -B | …………
|
一般型(硅油) -30～210℃ -30～60℃ | |||||||||||||
| -C | …………
|
高溫型(硅油) 10～315℃ 10～60℃ | |||||||||||||
| -D | ……(注1)
|
禁油型(氟油) -20～120℃ -10～60℃ | |||||||||||||
| -E | …………
|
低溫型(乙(撐)二醇) -50～100℃ -40～60℃ | |||||||||||||
--
|
B | ………
|
通常為B | ||||||||||||
毛細管長度
|
□□ | (注2)(注3)
|
規定的毛細管長度從1～15m，用□□表示(例：2m:02) | ||||||||||||
安 裝
|
-9
|
……
|
水平配管連接型，左面高壓 | ||||||||||||
接 線 口
