一、功能綜述

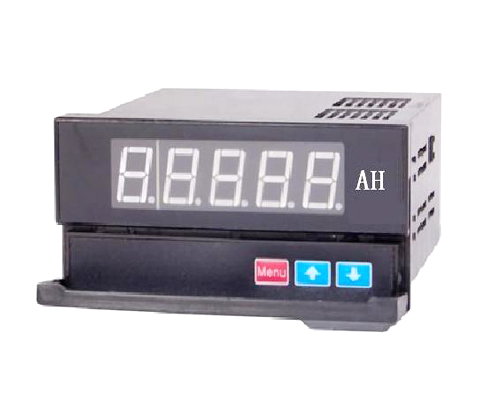

GSM-96BDH-A7-HI-AD型直流安時智能數顯報警表通過面板按鍵整定直流分流器參數，直觀顯示一次電流和一次安時累積值，顯示清晰美觀，可取代傳
統的電表，擴展的專用報警功能，使得本儀表在累積值達到設定時，自動按設定時間進行報警，時限結束到自動清零安時累積值，可擴展RS485通訊接
口，將本表聯接到監控中心.
二、主要技術指標
2.1、測量方式：直流系統
2.2、信號輸入：電流通道：標稱輸入：DC 75mV，標準分流器輸入信號
允許過量程：瞬時：2倍/5秒; 持續：1. 2倍
2.3、電流測量顯示范圍：0.000 ～ 9999A，小數點根據測量值的大小自動切換
2.4、安時累積范圍：0.00Ah～99999Ah 或0.00kAh～99999kAh，超出最大量程自動清零！
2.5、精度：0.5 ％
2.6、通訊接口：RS485串行接口，波特率4800、9600可設
2.7、報警接口：一組常開常閉轉換接點，接點容量3A/250V，18號接線端子為公共端，17為常開，16為常閉
報警原理：通過菜單設定報警點H－ALR和報警時長S－DL，當安時累積值達到H－ALR設定值時，報警繼
電器動作輸出，持續輸出時間按S－DL，此時儀表顯示值交替顯示H-ALR和當前安時累積值，輸
出時限到達后，繼電器復歸，自動清零安時顯示值
2.8、絕緣強度：IEC 60255-5 2kVrms-1min
2.9、環境承受能力：工作 IEC 60068-1和2 0℃～+55℃
儲存 IEC 60068-1和2 -25℃～+70℃
濕熱 IEC 60068-1-3 93%RH 40℃
2.10、使用場合：無腐蝕性氣體及金屬粉塵，海拔高度< 3000 m
2.11、工作電源及功耗： AC ( 85～265)V或DC ( 100～275)V ≤5VA
