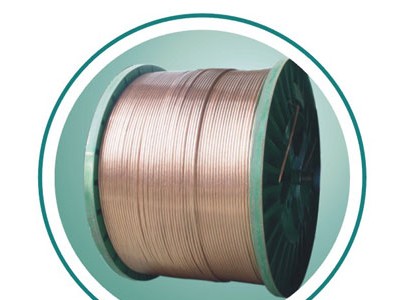

TRJ裸銅軟電纜TRJ裸銅軟電纜TRJ裸銅軟電纜TRJ裸銅軟電纜
本產品適用于連接電機、電器設備部件。
一、產品執行標準：本廠企業標準（亦可執行GB1297 2-91）
二、型號及規格： 1、軟銅絞線型號如表1所示
表1
型號 主 要 用 途
TRJ 移動或半移動式電器設備(如開關,電熱器等)連接線。
TRJ-1 移動或半移動式電器設備(如開關,電熱器等)連接線。
TRJ-2 無線電設備內部連接線
TRJ-3 要求較柔軟的電氣設備引出線接地線。
2、軟銅絞線結構與性能參數應符合表2-表5規定
TRJ型 表2
標稱截面
mm2 股數x根數x線經
mm 20℃時直流電阻
Ω/km 參考外徑
mm 參考重量
kg/km 制造長度
m
10 7xx7x0.52 1.83 4.7 98 2000
16 7x7x0.64 1.26 5.8 144 2000
25 7x12x0.62 0.695 7.7 239 2000
35 7x19x0.58 0.512 8.9 322 1000
50 7x19x0.68 0.375 10.2 444 1000
70 7x27x0.68 0.262 12.6 631 1000
95 7x37x0.68 0.195 14.3 865 500
120 7x37x0.76 0.153 16.0 1080 500
150 7x48x0.74 0.134 18.1 1328 500
185 7x61x0.74 0.098 20.0 1668 500
240 7x61x0.85 0.081 23.0 2227 250
TRJ-1型 表3
標稱截面
mm2 股數x根數x線經
mm 20℃時直流電阻
Ω/km 參考外徑
mm 參考重量
kg/km 制造長度
m
25 7x14x0.58 0.695 7.7 238 200
120 12x27x0.68 0.153 15.9 1080 500
150 19x14x0.85 0.120 18.7 1380 500
185 27x12x0.85 0.098 21.7 1690 500
240 37x12x0.85 0.072 24.7 2320 250
