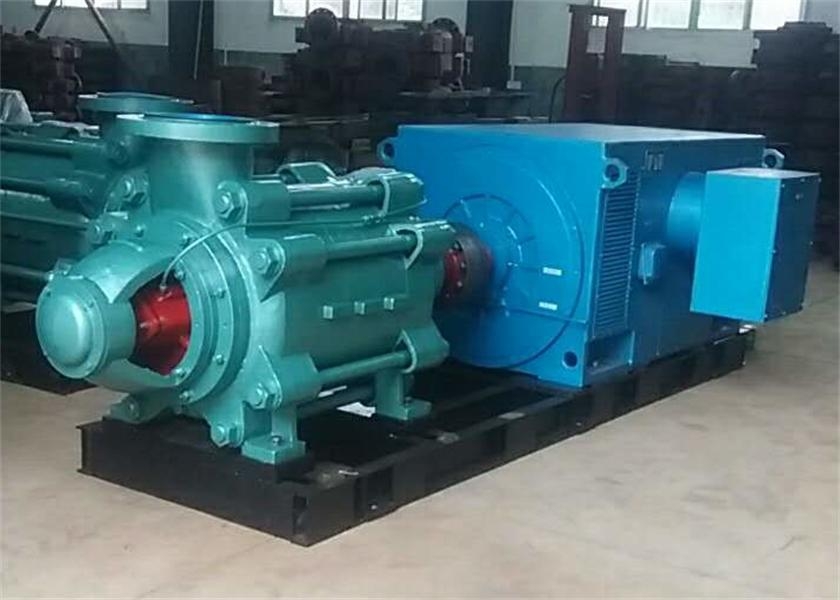

工廠輸送清水離心泵多級泵200D65*3
多級泵結構特點
D系列泵系臥式、單吸、分段式多級離心泵，吸入口為水平方向，吐出口與水平垂直向上。泵的進水段、中段、出水段、軸承體待泵殼體部分通過拉緊螺栓聯成一體，并根據泵的揚程選擇泵的級數。
該系列泵轉子部分主要由軸及安裝在軸上的葉輪、軸套、平衡盤等零件組成，其中葉輪的數量根據泵的級數而定。軸上零件通過平鍵和軸螺母緊固使之與軸聯成一體。整個轉子由兩端滾動軸承或滑動軸承支承，軸承按型號不同而定，均不承受軸向力，其軸向力由平衡盤平衡。泵在運行中允許轉子在泵殼中軸向游動，不能采用向心球軸承。滾動軸承用油膩潤滑，滑動軸承用稀油潤滑，并用油環進行自潤滑，循環水冷卻。
泵的進水段、中段、出水段之間的密封面均采用 潤滑脂密封，轉子部分與固定部分之間裝有密封環、導葉套等進行密封，當密封環和導葉套的磨損程度己影響泵的工作性能時應予以更換。
軸的密封形式有機械密封和填料密封兩種。泵采用填料密封時，填料環的位置安放要正確，填料的松緊程度必須適當，以液體能一滴一滴滲出為宜。泵各種密封元件裝在密封腔內，腔內要通入一定壓力的水，起水封、水冷卻或水潤滑任憑。在軸封處裝有可更換的軸套，以保護泵軸。
從原電機方向看，泵為順時針方向旋轉。
離心泵的切換和停運:
1，備用泵啟動前應做好檢查及啟動前的準備工作。
2，開泵入口閥，使泵體內充滿介質，并用放空閥排凈空氣。
3，啟動電機，然后檢查各部位的振動情況和軸承的溫度，確認正常，電流穩定，泵體壓力高于正常操作壓力，逐步將出口閥門開大，同時，相應將正在運轉的泵的出口閥門關小，直至關死，并停泵。
離心泵停運時應注意：
1.先將泵出口閥關閉，再停泵，嚴防泵倒轉。
2，停泵注意軸的減速情況，如時間過短，要檢查泵內是不是有磨、卡等現象。
3，如是熱油泵，再停沖洗油或封油，打開進口管線平衡或連通閥，防止進出口管線凍裂。
4，如該泵需要修理，入口閥也關上，應根據修理項目決定是不是吹掃和卸壓，如泵體內有壓力，可能是進出口閥關不嚴。
多級泵密封圈的裝置要求，密封圈是解決液壓系統泄漏問題重要、有效的方法。液壓系統如果密封圈不良，密封圈可能出現不允許的外泄漏，外漏的油液將會污染環境；還可能使空氣進入吸油腔，影響液壓泵的工作性能和液壓執行元件運動的平穩性。因此，合理地選用和設計密封圈的裝置在液壓系統的設計中十分重要，對密封圈裝置的要求如下：
1、密封圈在工作壓力和一定的溫度范圍內，應具有良好的密封性能，并隨著壓力的增加能自動提高密封性能。
2、密封圈裝置和運動件之間的摩擦力要小，摩擦系數要穩定。
3、密封圈抗腐蝕能力強，不易老化，工作壽命長，耐磨性好，磨損后在一定程度上能自動補償。
4、結構簡單，使用、維護方便，使密封圈有更長的的壽命。多級泵的密封件，在整個多級泵的組成部分中，有這及其重要的作用，它可以防止軸套的磨損，使之更久的使用壽命，和方便多級泵的維修。
多級泵的啟動方式和普通離心泵的啟動方式都是一樣，所以也具有借鑒意義，正確地啟動多級離心泵，方能使泵達到至率點，有效地保護多級離心泵，保障泵的使用壽命。多級泵的正確啟動主要：1.檢驗電機的轉向，從電機端向泵看，泵逆時針方向旋轉。切記，試驗時間要短以免使機械密封干磨損。打開排氣閥讓液體流入，待液體充滿多級離心泵后再關閉排氣閥。檢查多級離心泵的各部位是不是存在異常。用潤滑液體潤滑機械密封的端面。高溫型水泵應進行預熱，升溫速度為50℃每小時。其次：1.打開吸入口閥門、關閉吐出口閥門。起動電機，觀察多級離心泵運行是不是正確。根據所需工況調節出口閥開度，須保證電機在額定電流內運行，否則將造成泵超負荷運行至使電機燒壞。檢查軸封泄漏情況，正常時機械密封泄漏應小于3滴/分鐘。檢查電機，軸承處溫度應小于70℃。高溫型多級離心泵要先降溫，降溫速度小于10℃/分鐘，把溫度降低到80℃以下。關閉吐出口閥門。停止電機。關閉吸入口閥門。如長期停用，則應將泵內液體放盡。
