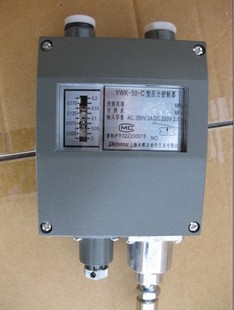

YWK-50-C船用壓力控制器
YWK-50-C，YWK-50壓力控制器采用波紋管式傳感器?？捎糜跉怏w，蒸汽等氣體介質和液體介質?？刂破鞯脑O(shè)定值可調，調節范圍-0.1……4MPa。
　　YWK-50-C型：采用鑄鋁殼體，為防水型，控制器滿足船用條件
　　YWK-50型：采用酚醛壓塑型粉殼體，為普通型。 單刀雙擲微動開關作用過程：
接線端1-3
壓力下升至下切換值時接通
接線端1-2
壓力下升至下切換值時斷開
電纜：Ø12船用或Ø7.5三芯
主要技術性能
　　環境溫度：-25～55℃
　　外殼防護等級：YWK-50-C IP44
　　　　　　　　　YWK-50 IP40
　　抗振性能：YWK-50-C 2～25Hz 1.6mm
　　　　　　　　 　　　25～100Hz 40m/s2
　　　　　　　YWK-50 10～60Hz 0.075mm
　　 　　　　　　　　60～150Hz 10m/s2
觸點容量：AC 380V 3A（阻性）
　　　　　DC 220V 2.5（阻性）
重復性誤差：見規格表
規格
切換差可調



序號
設定值調節范圍
MPa
切換差調節范圍
MPa
設定值誤差
MPa
重復性誤差MPa
備注

1
-0.1……0
0.0065……0.026
±0.004
0.002
同序號6～11備注欄

2
0……0.1
0.006……0.028
±0.004
0.002
被控介質對黃銅 、錫青銅 、鉛錫焊料無腐蝕作用

3
0……0.2
0.01……0.08
±0.008
0.004

4
0……0.3
0.025……0.1
±0.012
0.006

5
0……0.5
0.03……0.1
±0.02
0.01

6
0……0.8
0.07……0.25
±0.032
0.016
被控介質對黃銅1Cr18Ni9Ti不銹鋼錫鉛焊料無腐蝕作用

7
0……1
0.07……0.25
±0.04
0.02

8
0……1.5
0.1……0.28
±0.06
0.03

9
0……2
0.12……0.3
±0.08
0.04

10
0……3
0.15……0.5
±0.12
0.06

11
0……4
0.25……0.6
±0.16
0.08




設定值的調整
　　壓力控制器的設定值調整步驟，舉例說明如下：
[例]：選用0～0.8MPa規格的壓力控制器，要求控制氣體壓縮機輸出壓力保持在0.5～0.6MPa之間具體操作步驟如下：
　　將控制器的開關接線端子接入壓縮機電機的電源控制回路中（接1.3端子則降壓接通，升壓斷開）。將被控氣體導入控制器波紋管腔室。
　　旋動設定值調節桿，使指針指示在標度尺刻度0.5MPa上，此值即為下切換值。
　　接通電源，使壓縮機工作，氣體壓力上升。反復調整切換差旋鈕，使壓力上升到0.6MPa（上切換值）時控制器開關切換。
