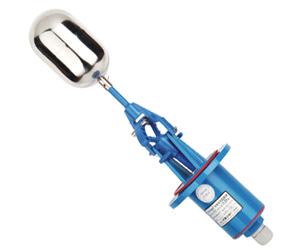

UQK-01，02，03浮球液位控制器詳細介紹
UQK-01，UQK-02，UQK-03型浮球液位控制器適用于對各種容器內液體的液體控制，當液位到上、下切換值時，控制器觸點發出通斷開關式信號。 該產品分為普通型和防爆型兩大類，防爆型能用于易燃和易爆介質為1.2級及A、B、C組承壓容器的液位控制。改浮球液位控制器不適用于對黃銅、不銹鋼等材料有較強腐蝕作用以及含有導磁雜質的介質。 型號名稱
防護等級
介質壓力
介質溫度(℃)
凈重 切換差
整定方式
安裝形式
電源及觸點容量和壽命
UQK-01
dIIBT4
1.0 MPa
普通：≤100℃
高溫：≤350℃
1.5～2.0Kg
≤8
不可調
水平
交流：220V/1.5A、110V/2.5A
直流：24V/2.5A、240V/0.5A
壽命：5×100^2
UQK-02
dIIBT4
1.0 MPa
25～550
有級可調
水平
UQK-03
dIIBT4
1.0 MPa
8～1000
無級可調
垂直
浮球液位控制器的安裝方法工作原理及安裝示意圖：
1. UQK-01，UQK-02，UQK-03型浮球液位控制器采用非標凸面法蘭與被控容器相連接，用戶在安裝時應配置相應的對接法蘭（凸緣B）（見下圖）
2. UQK-01，UQK-02型浮球液位控制器為水平方向安裝，UQK-03型浮球液位控制器為垂直方向安裝（見下圖），(凸緣B)為被控容器與(法蘭A)的非標準連接件，用戶根據圖示尺寸相應配置，凸緣與被控容器連接時，應注意凸緣上 6-M10 方向。
3. UQK-02型浮球液位控制器的動作范圍的整定屬有級調整，最大動作范圍為550mm。動作范圍調整方法：調節扇形杠桿上的上、下兩定位螺釘?shù)南鄬ξ恢茫ǜ淖兏∏驍[動半徑）即可實現。
4. UQK-03型浮球液位控制器在安裝時，因其浮球直徑大于法蘭孔直徑，故容器蓋應為可拆裝；
UQK-03型浮球液位控制器的動作范圍的整定屬無級調整，標配最大動作范圍為1000mm；其他長度需訂制
