產品特點

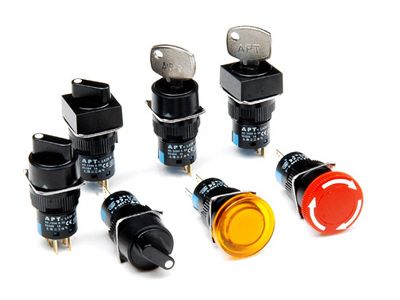

Φ16 LA39-E系列按鈕開關由組成頭部操作機構的螺紋套部件和組成觸頭動作機構的基座部件二大部件組成，其設計巧妙、外形美觀，體積小巧，安裝方便、接觸可靠，并采用防轉動機構，使按鈕安裝定位準確，防止松動。是用戶對面板小型化、集成化控制要求的最佳選擇。
■開孔尺寸為φ16mm；
■紅、黃、綠、藍、白五種顏色；
■圓形、方形、矩形頭部；
■品種規格齊全：復位鈕、自鎖鈕、帶燈鈕、帶功能符號鈕、旋鈕、鑰匙鈕、蘑菇鈕、緊停鈕等；
■采用焊接片的接線方式；
■觸頭連同接線觸片鍍金處理，接觸可靠，更適合微小電流信號開閉；
■帶燈按鈕發光體采用純色超高亮LED，光亮度大于100cd/m2。
型號及其含義
技術參數
工作溫度 -25℃～+55℃
工作濕度 45～85%RH
接觸電阻 ≤50mΩ
工頻耐壓 2000V AC
電氣壽命 AC-15 10萬次（300次/小時）
DC-13 5萬次（300次/小時）
防護等級 IP40 有“TH”標志的能在濕熱環境下正常工作
動作行程 1.5～2.0mm
額定工作值
額定絕緣電壓Ui 250V
約定發熱電流Ith 5A
使用類別 額定工作電壓Ue 24V 110V 220V
AC-15 額定工作電流Ie 2A 1A 0.5A
DC-13 0.7A 0.2A 0.1A
安裝開孔尺寸
