一、 彈簧支吊架主要用于電廠汽水管道或鍋爐設備、在運行中產生熱位移及其設備裝置上。根據管道受力情況計算確定的彈簧支吊架工作和熱位移要求，本廠將彈簧支吊架按照設計荷載進行整定：即彈簧預壓并所定冷態荷載位置上；同時標上冷態時的理論理論工作位置。
彈簧支吊架在出廠前制造廠進行了整定，當安裝了到管道和設備上后，作有關螺紋調整，將所定銷脫開，這時彈簧的實際承載就是設計所要求的冷態荷載。
二、彈簧吊架型號、種類
可變式彈簧支吊架有四大系列，主要是由西北電力設計院設計的 T1、T2、T3、T4、T5型系列、華東電力設計院設計的TH1、TH2、TH3型系列、TD系列（JB/J8130.2-1999）和化工設計院設計的VS系列，其系列的基本特性相同，承載力為20daN-21000daN。結構形式主要有懸吊式、支承式和并聯懸吊支承式。
(三)、T、TH結構形式和型號表示方法：
本吊架根據安裝形式分為中間連接吊架彈簧TH 1 上下連接吊架彈簧TH 2 、支架彈簧TH 3 三種型號。
TH 1 又分為A、B、C三種類型；
TH 1 A( T1 )為單耳連接吊架彈簧；
TH 1 B( T2 )為雙耳連接吊架彈簧；
TH 1 C為螺紋連接吊架彈簧；
這三種類型彈簧，主要用于懸掛在鋼梁、管梁、底板上。
TH 2 ( T3 )適用于安裝在鋼梁上； ～≈
TH 3 ( T4 )主要用于擱置在基礎、鋼梁、樓板上；
T5 并聯懸吊型。
(四)、VS、TD結構形式和型號表示方法：
可變彈簧支吊架主要由圓柱螺旋彈簧、位移指示板、殼體及松緊螺母等零件組成。
可變彈簧支吊架按安裝方式的不同，分為A、B、C、D、E、F、G七種型式。
A型----上螺紋懸吊型；
B型----單耳懸吊型；
C型----雙耳懸吊型；℃
D型----上調節擱置型；
E型----下調節擱置型；
F型----支撐擱置型；
G型----并聯懸吊型

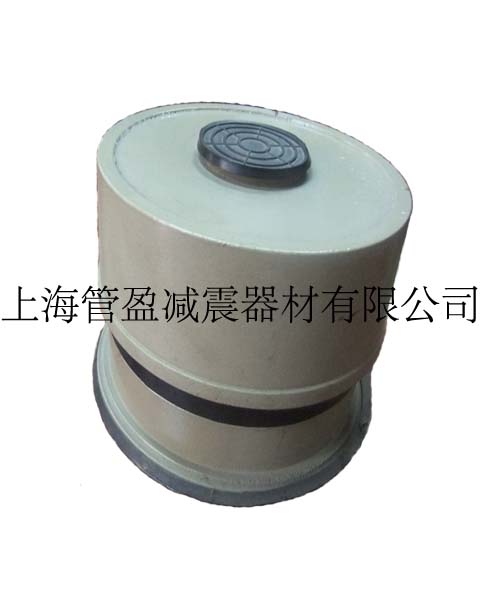

主要技術參數
型號 |
A |
B |
H |
最大載荷 |
XDD-25 |
100 |
50 |
150 |
80 |
XDD-32 |
100 |
50 |
150 |
80 |
XDD-50 |
100 |
50 |
175 |
100 |
XDD-80 |
100 |
50 |
215 |
200 |
XDD-100 |
100 |
50 |
240 |
250 |
XDD-125 |
100 |
60 |
260 |
250 |
XDD-150 |
100 |
60 |
300 |
400 |
XDD-200 |
110 |
85 |
350 |
400 |
XDD-250 |
110 |
85 |
410 |
400 |
XDD-300 |
115 |
115 |
500 |
450 |
XDD-350 |
115 |
115 |
550 |
450 |
XDD-400 |
115 |
115 |
600 |
600 |
XDD-450 |
115 |
115 |
680 |
600 |
XDD-500 |
135 |
135 |
720 |
600 |
XDD-550 |
135 |
135 |
780 |
600 |
XDD-600 |
135 |
135 |
830 |
650 |
XDD-650 |
135 |
135 |
880 |
650 |
XDD-700 |
140 |
140 |
950 |
1400 |
XDD-750 |
140 |
140 |
1000 |
1400 |
XDD-800 |
140 |
140 |
1050 |
1500 |
XDD-900 |
180 |
180 |
1150 |
1800 |
XDD-1000 |
180 |
180 |
1250 |
1800 |
金屬彈簧吊架（彈簧吊架）概述■ 金屬彈簧吊架是一種新型隔振器，可廣泛適用于船舶、柴油機排氣管道、各類工業管道的隔振安裝，以及動力機械設備懸置隔振和天花板吊頂、吊扇等隔振、降噪場合。■ 本系列產品分為A型（用于豎直管道的穩定和隔振）和B型（用于橫向管道的穩定和隔振）。特點■ 可在高溫和惡劣工作條件下工作；■ 在冷熱管道交變工況時起到位移補償作用（可補償管道±20mm的軸、徑向膨脹）；■ 在承受沖擊作用時固有頻率基本保持不變，且在大沖擊負載作用產生共振時，具有限制系統響應振幅的功能；■ 具有低頻特性并可承受超載；■ 結構簡單可靠，安裝調節方便；■ 在用于管道系統隔振時，通常配合彈性支承一起使用，可減少補償管或膨脹管的數量。性能參數及選型型號工作負荷N（kgf）額定P下固有頻率（HZ）最大共振放大倍數承受能力N（kgf）最佳壓縮量適用管徑（間距一般不大于3m）管道走向管徑AA1600-1200（60-120）3.5-6.03-6300（30） 垂直橫向150-300A21000-2000（100-200）500（50）350-500A32000-4000（200-400）800（80）600-800A43000-6000（300-600）1000（100）900-1100A5600-1200（60-120）1500（150）1200-1500BB11000-2000（60-120）3.5-5.03-6600（60）15水平橫向150-300B21000-2000（100-200）1000（10）350-500B31600-3200（160-320）1600（160）600-800B42000-4000（200-400）2000（300）900-1100B53000-6000（300-600）3000（300）1200-1500
