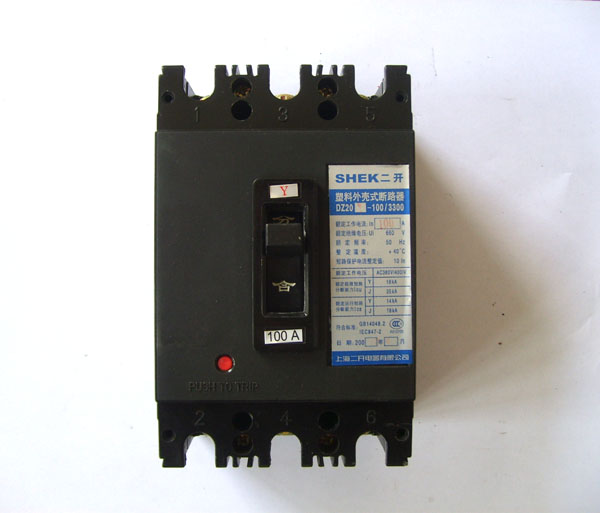

DZ20Y-225/3300塑料外殼式斷路器主要技術參數
1 斷路器的基本參數


殼架等級額定電流lnm(A) 約定發熱電流lth(A) 短路分?jǐn)嗄芰?jí)別 短路分?jǐn)嗄芰A（有效值） 斷路器額定電流ln(A)
lcu/cosø lcs/cosø
160 160 C 12/0.30 / 16、20、25、332、40、50、63、80、100、125、160
100 100 Y 18/0.30 14/0.30 16、20、25、32、40、50、63、80、100
J 35/0.25 18/0.30
G 100/0.20 50/0.25
250 250 C 15/0.30 / 100、125、160、180、200、225、250
225 225 Y 25/0.25 19/0.30 100、125、160、180、200、225
J 42/0.25 25/0.25
G 100/0.20 50/0.25
400 400 C 20/0.30 / 250、315、350、400
Y 30/0.25 23/0.25
J 42/0.25 25/0.25
G 100/.020 50/0.25
630 630 C 20/0.30 / 400、500、600
Y 30/0.25 23/0.25
J 50/0.25 25/0.25
800 800 J 65/0.20 32.5/0.25 630、700、800、
1250 1250 Y 50/0.25 38/0.25 630、700、800、1000、1250
J 65/0.20 32.5/0.25 800、1000、1250、
2000 2000 J 100/0.20 50/0.25 1000、1250、1600、1800、2000

2 斷路器短路保護電流整定值
型號 配電用 電動機保護用
DZ20Y、J、G-100 10ln 12ln
DZ20Y、J、G-225 5ln和10ln 12ln
DZ20Y-400 10ln 12ln
DZ20J、G-400 5ln和10ln
DZ20Y、J-630
DZ20J-800 5ln和10ln
DZ20Y、J-1250 7ln和10ln
4ln和7ln

3 配電用斷路器反時限特性
試驗電流名稱 整定電流倍數 約定時間 起始狀態
ln≤40A 40＜ln≤250A ln＞250A
約定不脫扣電流 1.05 ≥1h ≥2h 冷態
約定脫扣電流 1.30 ＜1h ＜2h 熱態
返回特性電流 3.0 可返回時間 冷態
5s 8s 12s

4 電動機保護用斷路反時限特性
試驗電流名稱 整定電流倍數 約定時間(100＜Aln≤400A) 起始狀態
約定不脫扣電流 1.0 ≥2h 冷態
約定脫扣電流 1.2 ＜2h 熱態
1.5 ＜4min 熱態
7.2 4st10s 冷態

一、適用范圍
　　DZ20系列塑料外殼式斷路器(以下簡稱斷路器)，其額定絕緣電壓為660V，交流50Hz，額定工作電壓380V(400V)及以下，其額定電流從16A至1250A。一般作為配電用，其中Y、J、G型的額定電流225A和Y型400A的斷路器亦可作為保護電動機用。在正常情況下，斷路器可分別作為線路不頻繁轉換及電動機的不頻繁起動之用。
四極斷路器主要用于交流50Hz、額定電壓400V及以下，額定電流100至630A三相四線制的系統中，它能保護用戶和電源完全斷開，確保安全，從而解決其它任何斷路器不可克服的中性極電流不為零的弊端。
配電用斷路器，在配電網絡中用來分配電能,且可作為線路及電源設備的過載、短路和欠電壓保護。
保護電動機用斷路器在配電網絡中作鼠籠型電動機的起動和運轉中分?jǐn)嘁约白鳛殡妱?dòng)機的過載、短路和欠電壓保護。
二、結構特征
　　本系列斷路是以Y型為基礎產品，由絕緣外殼，操作機構，觸頭系統的脫扣器四個部分組成。斷路器的操作機構具有使觸頭快速合閘和分?jǐn)嗟墓δ?，其“合”“分”，“再扣”和“自由脫扣”位置以手柄位置來區分。
　　C型，J型和G型斷路器是在Y型產品的基礎上派生設計而成的。J型斷路器是將Y型斷路器的觸頭進行結構改進，使之在短路的情況下，在機構動作之前，動靜觸頭迅速斥開，達到提高通斷能力的目的。
G型斷路器螄 在Y型斷路器的底板后串聯的一個平行導體組成的斥力限流觸頭系統，該系統比J型的斥力觸頭長，斷開距離也大，因此能更迅速的限流，在正常斷開閉合和在脫扣器短路整定保護動作值范圍的情況下，由Y型 斷路器來完成。一旦在網絡中出現大電流顴特大短路電流時，串聯的斥力限流觸頭受電動力而迅速斥開，引入電弧而限流。在斥開過程中，斷路器的脫扣器動作，操作機構使Y型觸頭分?jǐn)唷３饬ο蘖饔|頭則由于電流的降低或消失而回到閉合狀態。
　　C型斷路器是為滿足630kVA及以下變壓器電網中的配電保護之用，通過選用經濟型材料和簡化結構及改進工藝等辦法，能夠達到較好的經濟效果。
