不銹鋼鋼制方閘門技術說明
一、主要技術參數
·閘門規格：BFZ1600×1600
·數量：2臺
·安裝形式：附壁式
·閘門中心至平臺高度：1200mm
·承壓力；正向≯0.1MPa，反向≯0.03MPa（反向水頭≯3m）
·滲漏量：正向≯1.25L/m.min，反向≯2.5L/m.min
·啟閉形式：手電兩用升桿式
·配套啟閉機型號：QDA60
·啟閉力：6T
·工作制：間歇運行（每次運行時間不超過10分鐘）
二、主要結構及工作原理
閘門主要由門框、門體、楔緊裝置、密封面等部件組成。
1、主要結構
（1）門框加工成整體結構，門框兩側導槽精加工后作門體升降的導軌，門框止水面焊接密封條，經龍門刨（或立車）精加工。

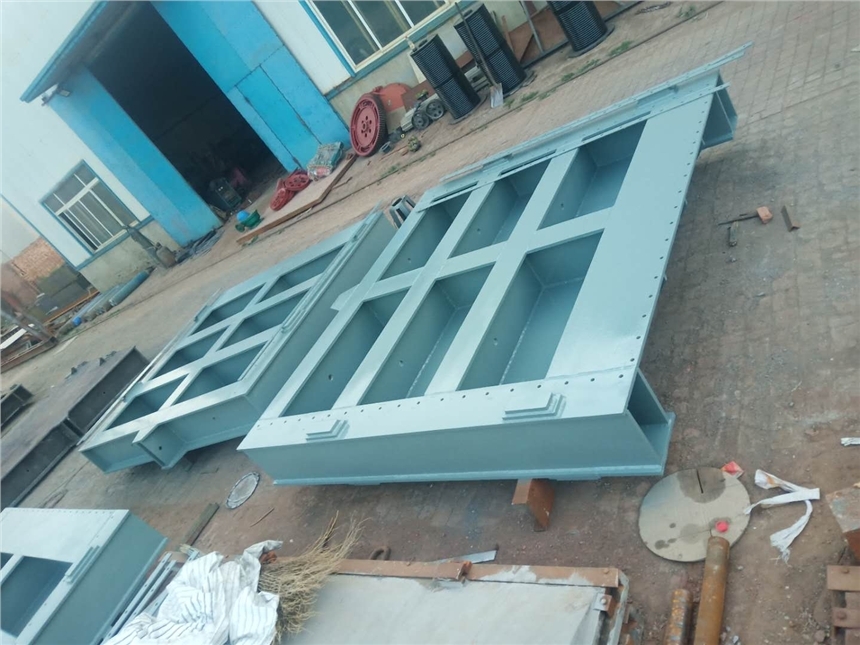

（2）門體為整體的方形平板，并在迎水面焊接“#”字形的***筋，***筋的數量視閘門規格大小而定。門體止水面焊接密封條并進行精加工，門體兩側精加工與門框側槽配合，形成上下滑軌。門體上端設有吊耳。
（3）楔緊裝置：為達到閘門的止水效果，閘門兩側設置楔塊。楔塊用不銹鋼制成，用螺栓分別與門體和門框上楔座固定，楔座銑成長孔，便于楔塊的調整。當閘門的某一處止水效果不好時可局部調整楔塊，當門體未關到位時或已到位而楔塊尚未楔緊時，需調整全部楔塊。
（4）密封面采用銅條分別用螺栓固定在門框和門體上，密封面不銹鋼條固定好之后用龍門刨銑床進行銑削，磨削加工，保證了門框和門體之間的密切配合。
（5）絲桿由圓鋼制成梯形螺紋，其精度達7e級標準 ，螺紋長度比門體行程高度加長200mm，閘門處于關閉位置時，螺紋超出啟閉機50mm，絲桿總長超過5000mm時，需作分段加工，其接頭采用圓鋼加工成內圓孔，并用圓鋼鉸制螺栓將絲桿和接頭固定。接頭用固定工裝加工，可與相同規格的絲桿互換配合。絲桿下部焊有圓鋼銷套，用銷軸與門體吊耳相連。
2、工作原理
閘門由啟閉機帶動啟閉螺母?jìng)鲃?dòng)，在梯形螺紋作用下使絲桿帶動閘門門體上下運行，達到截?cái)嗷蚴柰ㄋ髯饔谩?
