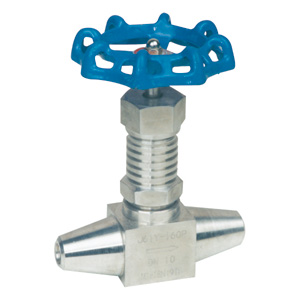

特性:
1. 制造標準: GB/T12224-2005 JB/T3595-2002
2. 連接形式: 對焊連接
3. 結構特性: 錐面密封
4. 閥門檢驗與試驗: GB/T 9092-99
5. 工作壓力:≤10000PSI
6. 適用工作溫度:-29℃～+538℃
7. 適用工作介質:水,油,氣等腐蝕性與非腐蝕性介質.
8. 公稱通徑:DN6,DN10,DN15,DN20,DN25…
序號
|
零件名稱
|
材質
|
1
|
閥體
|
20# A105 SS304 SS304L SS316 SS316L
|
2
|
閥蓋墊片
|
紫銅 PTFE
|
3
|
閥蓋
|
20# A105 SS304 SS304L SS316 SS316L
|
4
|
填料
|
PTFE 柔性石墨
|
5
|
填料墊
|
PTFE 柔性石墨金屬盤根
|
6
|
填料壓蓋
|
20# A105 SS304 SS304L SS316 SS316L
|
7
|
鎖緊螺母
|
20# A105 SS304 SS304L SS316 SS316L
|
8
|
閥桿
|
20# A105 SS304 SS304L SS316 SS316L
|
9
|
手輪
|
20# A105 SS304 SS304L SS316 SS316L
|
10
|
帶帽螺母
|
20# A105 SS304 SS304L SS316 SS316L
|
ITEM NO.
|
公稱通徑 DN
|
H
|
L
|
D0
|
J61Y/W-1
|
DN6
|
110
|
100
|
70
|
J61Y/W-2
|
DN10
|
145
|
120
|
80
|
J61Y/W-3
|
DN15
|
165
|
140
|
110
|
J61Y/W-4
|
DN20
|
180
|
160
|
130
|
J61Y/W-5
|
DN25
|
220
|
180
|
150
|
