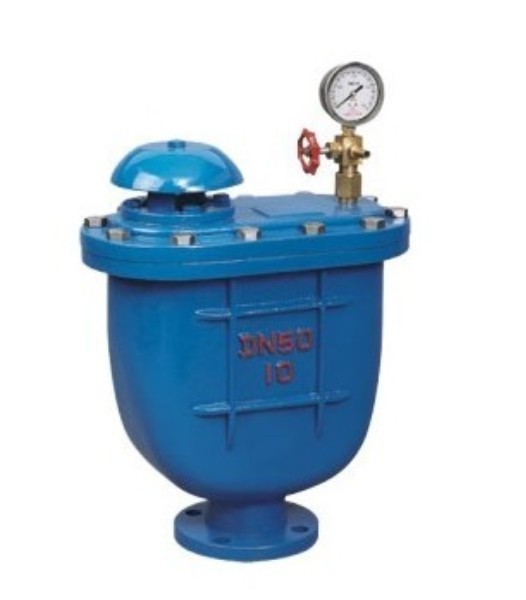

CARX復合式排氣閥用于管路上的最高點或有閉氣的地方，排除管內的氣體來疏通管道，達到正常工作，如不裝排氣閥，管內流動的液體產生動熱引起氣體，形成短路，使管道出水容量達不到要求，其次，管道運轉時出現停電、停泵管道會出現負壓力，而會引起管道振動或破裂，排（吸）氣閥就迅速把空氣吸入管內，防止管道振動或破裂。本閥裝設于泵埔出口處或送配水管線中，用以大量排除管道中的集結之空氣，以增進水管及抽水機使用效率，且與管內一旦出現負壓時，此閥能迅速吸入空氣，以保管線因負壓所產生損壞。
當管內開始注水時，塞頭停留在開啟位置，進行大量排氣，當空氣排完時，閥內積水浮球被浮起，傳動塞頭至關閉位置，停止大量排氣；當管內水正常輸送時，如有少量空氣聚集在閥內到相當程度，閥內水位下降，浮球隨之下降，此時空氣則由小孔排出。當抽水機停止，管內水流空時，或遇管內產生負壓時，此時塞頭開啟，吸入空氣確保管線安全。
零件材質
序號 |
名稱 |
材質 |
1 |
閥體 |
HT200 |
2 |
閥蓋 |
HT200 |
3 |
浮球 |
SUS 304 |
4 |
杠桿架 |
鑄銅ZH59 |
5 |
桿 |
鑄銅ZH59 |
6 |
塞頭 |
丁睛橡膠NBR |
主要外形及連接尺寸
型號 |
公稱通徑 |
尺寸 |
||||||
H |
L |
L1 |
D |
D1 |
D2 |
z-φd |
||
CARX-1.0 |
20 |
375 |
290 |
180 |
105 |
75 |
55 |
4-12 |
25 |
375 |
290 |
180 |
115 |
85 |
65 |
4-14 |
|
50 |
480 |
360 |
205 |
160 |
125 |
100 |
4-14 |
|
80 |
520 |
405 |
245 |
195 |
160 |
135 |
4-18 |
|
100 |
530 |
405 |
245 |
215 |
180 |
155 |
4-18 |
|
CARX復合式排氣閥每小時排氣量表
規格DN |
25 |
50 |
80 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
立方米/小時 |
2-88 |
85-352 |
22-904 |
34-1413 |
76-3179 |
135-8831 |
212-8831 |
305-12717 |
415-17309 |
542-22608 |
