用途

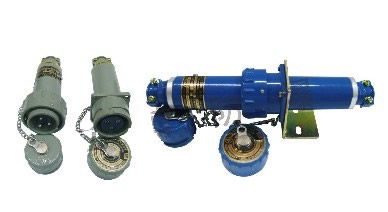

15A-300A YT/GZ/YZ無火花型播送插頭插座系列產品應用在野外移動電站與纜及負載之間的電氣連接。廣泛使用在石油、化工、國防電力和交通運輸?shù)阮I(lǐng)域。插頭、插座采用鋁合金外殼，電接觸件表面鍍銀和導線端接方式為壓接。具有插拔快捷，接線方便，電接觸可靠，良好的密封性和絕緣性，防水防塵抗沖防震、使用壽命長的特點。其符合BG3936.8-2003《爆炸性氣體環境用電氣設備第8部分“n”型電氣設備》標準。該系列產品經國家指定的防爆電氣產品質量監督檢驗測度中心檢驗合格防爆標志為：ExnA11T4，取得防爆合格證和生產許可證。
適用范圍
海拔高度不超過2000m
相對濕度不大于95%(+25℃)
環境溫度-20℃～+40℃
爆炸性氣體混合物場所：2區
爆炸性氣體混合物:ⅡA、ⅡB、ⅡC
主要技術參數
工作電壓：AC220V、AC400V
工作電流：15A、25A、60A、100A、150A、200A、300A
機械壽命：1000次
接觸電阻：0.0008Ω
絕緣電阻：100MΩ
絕緣介電強度：2000V（220V）、2500V（400V）
防護等級：IP54
產品目錄
序號 |
名稱 |
型號 |
電流/電壓 |
序號 |
名稱 |
型號 |
電流/電壓 |
1 |
單相三極插頭 |
15YT-3J |
15A/250V |
24 |
三相五極移動插頭 |
60YZ-5K |
60A/400V/500 |
2 |
單相三極插座 |
15GZ-3K |
15A/250V |
25 |
三相四極插頭 |
100YT-4J |
100A/400V/500 |
3 |
單相三極移動插頭 |
15YZ-3K |
15A/250V |
26 |
三相四極插座 |
100GZ-4K |
100A/400V/500 |
4 |
三相四極插頭 |
15YT-4J |
15A/400V/500 |
27 |
三相四極移動插頭 |
100YZ-4K |
100A/400V/500 |
5 |
三相四極插座 |
15GZ-4K |
15A/400V/500 |
28 |
三相五極插頭 |
100YT-5J |
100A/400V/500 |
6 |
三相四極移動插頭 |
15YZ-4K |
15A/400V/500 |
29 |
三相五極插座 |
100GZ-5K |
100A/400V/500 |
7 |
單相三極插頭 |
30YT-3J |
30A/250V |
30 |
三相五極移動插頭 |
100YZ-5K |
100A/400V/500 |
8 |
單相三極插座 |
30GZ-3K |
30A/250V |
31 |
三相四極插頭 |
150YT-4J |
150A/400V/500 |
9 |
單相三極移動插頭 |
30YZ-3K |
30A/250V |
32 |
三相四極插座 |
150GZ-4K |
150A/400V/500 |
10 |
三相四極插頭 |
30YT-4J |
30A/400V/500 |
33 |
三相四極移動插頭 |
150YZ-4K |
150A/400V/500 |
11 |
三相四極插座 |
30GZ-4K |
30A/400V/500 |
34 |
三相五極插頭 |
150YT-5J |
150A/400V/500 |
12 |
三相四極移動插頭 |
30YZ-4K |
30A/400V/500 |
35 |
三相五極插座 |
150GZ-5K |
150A/400V/500 |
13 |
三相五極插頭 |
30YT-5J |
30A/400V/500 |
36 |
三相五極移動插頭 |
150YZ-5K |
150A/400V/500 |
14 |
三相五極插座 |
30GZ-5K |
30A/400V/500 |
37 |
三相四極插頭 |
200YT-4J |
200A/400V/500 |
15 |
三相五極移動插頭 |
30YZ-5K |
30A/400V/500 |
38 |
三相四極插座 |
200GZ-4K |
200A/400V/500 |
16 |
單相三極插頭 |
60YT-3J |
60A/250V |
39 |
三相四極移動插頭 |
200YZ-4K |
200A/400V/500 |
17 |
單相三極插座 |
60GZ-3K |
60A/250V |
40 |
三相五極插頭 |
200YT-5J |
200A/400V/500 |
18 |
單相三極移動插頭 |
60YZ-3K |
60A/250V |
41 |
三相五極插座 |
200GZ-5K |
200A/400V/500 |
19 |
三相四極插頭 |
60YT-4J |
60A/400V/500 |
42 |
三相五極移動插頭 |
200YZ-5K |
200A/400V/500 |
20 |
三相四極插座 |
60GZ-4K |
60A/400V/500 |
43 |
三相四極插頭 |
300YT-4J |
300A/400V/500 |
21 |
三相四極移動插頭 |
60YZ-4K |
60A/400V/500 |
44 |
三相四極插座 |
300GZ-4K |
300A/400V/500 |
22 |
三相五極插頭 |
60YT-5J |
60A/400V/500 |
45 |
三相四極移動插頭 |
300YZ-4K |
300A/400V/500 |
23 |
三相五極插座 |
60GZ-5K |
60A/400V/500 |
|
|
|
