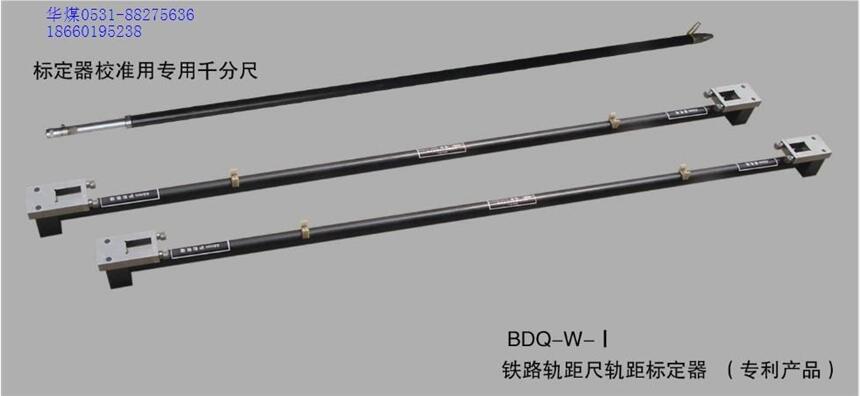

軌距尺標定器（專利產品）
鐵路軌距尺軌距標定器使用說明書
一、用途：
鐵路軌距尺軌距標定器（以下簡稱標定器）用于鐵路軌距尺軌距、查照間隔、護背距離基準點的校準和調整。也可標定鐵路軌距尺水平零位的正確性，其結構示意見下圖：
|
|
|
|
|
|
標定器結構示意圖
二、適用范圍
本標定器適用于1435mm標準軌距的0級和1級軌距尺及尺身為鋁合金的2級軌距尺。鋁合金2級標尺類軌距尺和無自動消除使用環境溫度影響的數顯類2級軌距尺，使用本標定器時應根據環境溫度對軌距指示值進行修正，具體修正方法見四、使用方法。
注：本標定器不適合標定尺身材料為非鋁合金的其他2級軌距尺。
三、主要數據：
本標定器的標定范圍為：
軌 距 1435 mm
查照間隔 1391 mm
護背距離 1348 mm
標定器各標定點允許誤差為±0.2mm,并給出了每把標定器修約至0.01mm的修正值。標定軌距尺時，軌距讀數加標定器修正值既為軌距尺的實際值。
使用方法：
標定軌距、查照間隔、護背距離時，打開標定器包裝盒蓋（不需要將標定器從盒內取出），將軌距尺兩測頭放入標定器兩測量塊內，并使兩測頭緊靠兩測量塊的測量面上，此時軌距尺軌距讀數加標定器修正值既為軌距尺軌距示值，移動軌距尺在標定器44端的側頭，使其與44端的測量板測量面接觸，此時軌距尺查照間隔讀數加標定器修正值既為軌距尺查照間隔示值，之后再移動軌距尺在標定器43端的側頭，使其與43端的測量板測量面接觸，此時軌距尺護背距離讀數加標定器修正值既為軌距尺護背距離示值，上述示值若超出軌距尺示值允許誤差范圍，該把軌距尺應停止使用送檢定部門進行檢定。
若標定軌距尺水平零位的正確性，應從盒內取出標定器，將標定器放在穩固的臺面上（也可放在水泥地板上），軌距尺在標定器上利用倒頭的方法進行標定。
若用本標定器標定2級鋁合金標尺類軌距尺或標定無自動消除使用環境溫度影響的數顯類2級軌距尺，標定后還應根據標定時的環境溫度（此溫度指標定器與軌距尺存放室內的溫度，也即軌距尺與標定器自身的溫度）對軌距指示值進行修正，其修正量見下表：
2級軌距尺軌距示值的溫度修正值表
|
溫度/℃ |
0 |
2 |
4 |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
|
修正值/mm |
-0.30 |
-0.27 |
-0.24 |
-0.21 |
-0.18 |
-0.15 |
-0.12 |
-0.09 |
-0.06 |
-0.03 |
|
溫度/℃ |
22 |
24 |
26 |
28 |
30 |
32 |
34 |
36 |
|
|
|
修正值/mm |
+0.03 |
+0.06 |
+0.09 |
+0.12 |
+0.15 |
+0.18 |
+0.21 |
+0.24 |
|
|
注:
1、 上表溫度修正量=0.015×（實際溫度－20℃(mm)；此公式只適用于標定2級鋁合金標尺類軌距尺時對軌距示值進行修正。
2、本修正值是針對段計量室檢定時給出的數據與標定時標定器與軌距尺實際溫度產生的誤差，并不針對野外使用軌距尺時因環境溫度而產生的誤差，野外使用時的修正值見軌距尺使用說明書。
3、為了保證標定的準確性，標定前標定器與軌距尺的溫度平衡時間不得少于2小時，建議軌距尺每天使用完后與標定器存放在一起，這樣下次標定時就可免除溫度平衡時間（注意保證軌距尺與標定器存放時間至少超過2小時）
4、建議標定器首次使用前應向路局計量部門送檢，路局計量部門要對標定器除硬度外各項指標全面檢驗，并給出修正值，以后每年向段計量室送檢，段計量室可以只檢外觀、各部螺釘是否松動和軌距等項，并給出修正值。
