一、功能用途

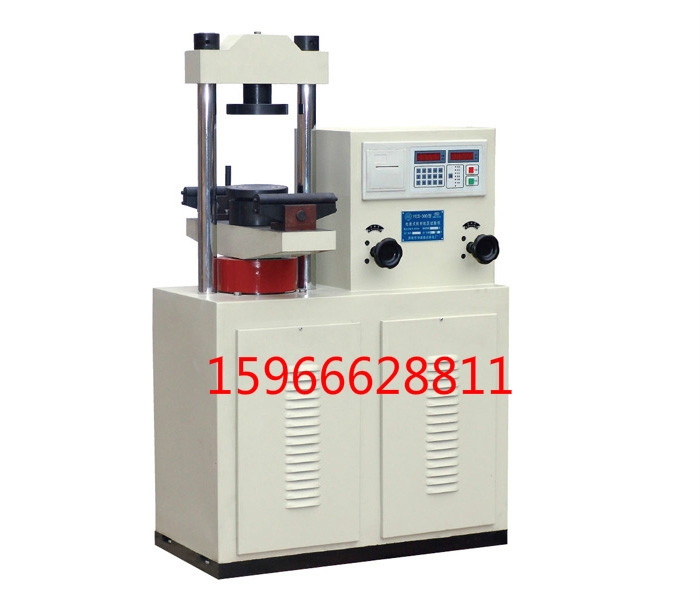

YAW-300型數顯式混凝土抗折試驗機主要用于建材試件的抗壓強度及抗折強度試驗，可以針對加磚、瓦、砌塊等建筑材料進行強度的測試。
該產品設計依照國家標準，獲得質監局專業認可，客戶可放心購買！數顯式混凝土抗折試驗機采用液壓加荷，電子測力，具有負荷數字顯示、加荷速率顯示、負荷最大值保持，以及過載保護和斷電數據保持等功能。
適用說明：本試驗機設計合理，操作簡單，設備耐用！特別適合建筑公地，建材廠、質量檢測中心、水泥攪拌站、或教育教學使用。
二、技術參數1
1、型號：YAW-300數顯式混凝土抗折試驗機
2、最大試驗力：300kN
3、試驗力示值相對誤差：≤±1%
4、液壓泵額定壓力：25MPa
5、承壓板尺寸：φ155mm
三、技術參數2
1、上下壓板間最大間距：230mm
2、活塞直徑和最大行程：φ125mm×80mm
3、電動機功率：三相0.75kW
4、外型尺寸（長×寬×高）：850×620×1340mm
5、凈重：數顯式混凝土抗折試驗機約280Kg
三、結構原理說明
1、數顯式混凝土抗折試驗機液壓系統
油箱內的油經過過濾油網被吸入油泵后，經油泵的輸油管送到送油閥內，當送油手輪關閉時，由于油壓作用而將活塞推開，油從回油管流回油箱，當送油手輪打開時，則油液經由油管進入工作油缸內，再通過壓力油管經過回油閥體流回油箱。
2、數顯式混凝土抗折試驗機控制系統
本機采用液壓加荷，電子測力，具有負荷數字顯示、加荷速率顯示、負荷最大值保持，以及過載保護和斷電數據保持等功能。
3、數顯式混凝土抗折試驗機安全保護裝置
當試驗力超過最大試驗力的3%時，過載保護，油泵電機停機。
