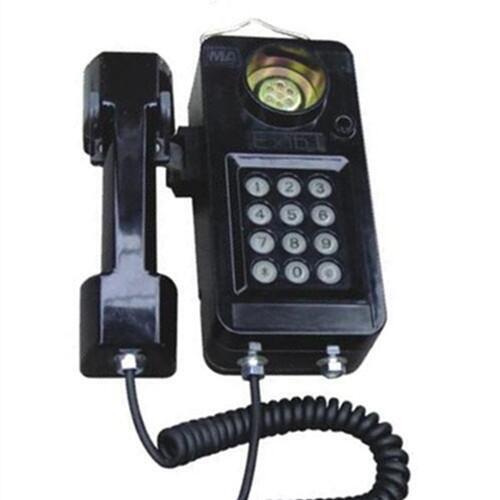

KTH108礦用本質安全型自動電話機
一、使用范圍
KTH108礦用本質安全型自動電話機是根據Q001-2010標準生產的。為雙音頻發號電話機，與關聯設備KTA型礦用電話耦合器及輸出信號符合要求的調度臺或交換機可組成煤礦安全通訊系統網?？蓮V泛使用于有甲烷和煤塵混合爆炸物但無足以破壞金屬及絕緣物的腐蝕性氣體和蒸汽的環境中。其防爆標志為“ExibI”。
電話機直流饋電電壓48V。話機通過電話耦合器可與共電、自動電話交換機配套使用，構成礦用有線通訊系統。
二、型號含義
KTH108
(A、B、C…)改進型
特征代號(自動)
設計(修改)序號
電話機
礦用通訊設備
三、主要特點
1、本電話機殼體為DMC模塑料壓塑而成，外型美觀。
2、采用國內新型按鍵號盤。
3、電話機內電路采用國際通用集成電路，具有發號準確、通話清晰、工作穩定等優點。
4、具備雙音頻發號功能。
5、整機具有防震、防潮、體積小、堅固、耐用、維修方便等特點。
四、運輸、貯存要求
1、包裝后的話機在避免雨雪直接淋襲的條件下，可適用于水、陸、空等各種運輸方式。
2、包裝后的話機應能在溫度為-10℃～+40℃，相對濕度不大于90%、無損害金屬和絕緣物有害氣體的環境條件中貯存一年。
電聲指標見表1：
|
發送響度評定值(SLR) |
≥2 ≤15 ≤18 |
|
接收響度評定值(RLR) |
≥-8 ≤2 ≤2 |
|
側音壓掩蔽評定值(STMR) |
≥3 ≥8 ≥5 |
|
振鈴聲級 |
≥85dB |
|
礦用仿真線長度 |
0km 5km 10km |
4、雙音頻號盤頻率見表2
|
數字或符號 |
1 2 3 4 5 6 7 8 9 * 0 # |
|
頻率誤差 |
≤1.5% |
|
低頻群電平 |
-9dBm±3dB |
|
高頻群電平 |
-7dBm±3dB |
|
頻率組合中，高頻分量電平應比低頻分量電平高 |
2±1dB |
|
整機重量 |
約2kg |
|
通訊距離: |
≤10km |
|
外形尺寸 |
268×180×92mm |
安裝、調試說明
1、將電話機的輸入線接至KTA型耦全器輸出端（耦合器應置于安全區）而耦合器輸入端接與其輸入信號相符合的調度臺或交換機即可。
2、摘機后聽到撥號音即可撥號，當被叫占線，可先掛機,再摘機按“重?fù)堋奔纯伞?br />
使用注意事項
1、避免電話機受強烈震動，沖擊和水淋。
2、電話機在檢修時，不得改變電路元件規格與型號，否則將破壞防爆性能。
3、本電話機只允許與KTA型耦合器使用，禁止與其它關聯設備作用。
4、本電話機配接的用戶線路應滿足下列要求：
用戶線環阻≤1kΩ
線間漏電電阻≥20kΩ
分布電容≤0.1μF/km
分布電感≤1mH/km
五、訂貨須知
訂貨要以合同為依據，將產品的名稱、型號、數量、地址、電話、開戶銀行及帳號、聯系人等寫清楚。
警告： ①維修時不得改變本安電路和與本安電路有關的元、器件的電氣參數、規格和型號。
②本安產品不得隨意與其它未經聯檢的設備連接。
適用范圍：KTH108電話機適用于具有甲烷、煤塵等爆炸性混合物氣體的煤礦井下，做為采煤工作面掘進工作面、裝載點、運輸巷、變電所、水泵房等場所的通訊工具，與煤礦總機聯合使用，構成礦用生產調度和行政通訊網絡。
