一、功能用途

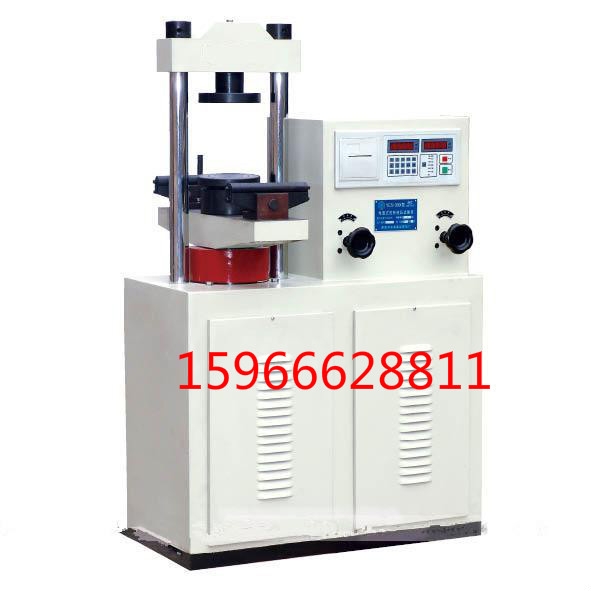

YAW-300型混凝土抗折試驗設備主要用于建筑材料的抗折強度及抗劈裂強度試驗，可以針對混凝土、加磚、瓦、砌塊等建筑材料進行強度的測試。該產品設計依照國家標準，獲得質監局專業認可，客戶可放心購買！
混凝土抗折試驗設備采用液壓加荷，電子測力，具有負荷數字顯示、加荷速率顯示、負荷最大值保持，以及過載保護和斷電數據保持等功能。
適用說明：本試驗機設計合理，操作簡單，設備耐用！特別適合建筑公地，建材廠、質量檢測中心、水泥攪拌站、或教育教學使用。
二、技術參數
混凝土抗折試驗設備型號-YAW-300
最大試驗力-300kN
試驗力示值相對誤差-≤±1%
液壓泵額定壓力-25MPa
承壓板尺寸-φ155mm
上下壓板間最大間距-230mm
活塞直徑和最大行程-φ125mm×80mm
電動機功率-三相0.75 kW
外型尺寸（長×寬×高）-850×620×1340mm
混凝土抗折試驗設備凈重-約280Kg
三、結構原理說明
混凝土抗折試驗設備主要有機架、液壓操縱箱、儀表測力顯示、電氣系統組成
操作簡便，易于使用。自動顯示強度 快速打印數據
精確檢測強度（Mpa顯示） 快速打印出試驗數據
操作超簡單，無需專業人員 壽命長，不易損壞
液壓系統
油箱內的油經過過濾油網被吸入油泵后，經油泵的輸油管送到送油閥內，當送油手輪關閉時，由于油壓作用而將活塞推開，油從回油管流回油箱，當送油手輪打開時，則油液經由油管進入工作油缸內，再通過壓力油管經過回油閥體流回油箱。
控制系統
混凝土抗折試驗設備采用液壓加荷，電子測力，具有負荷數字顯示、加荷速率顯示、負荷最大值保持，以及過載保護和斷電數據保持等功能。
安全保護裝置
當試驗力超過最大試驗力的3%時，過載保護，油泵電機停機。
