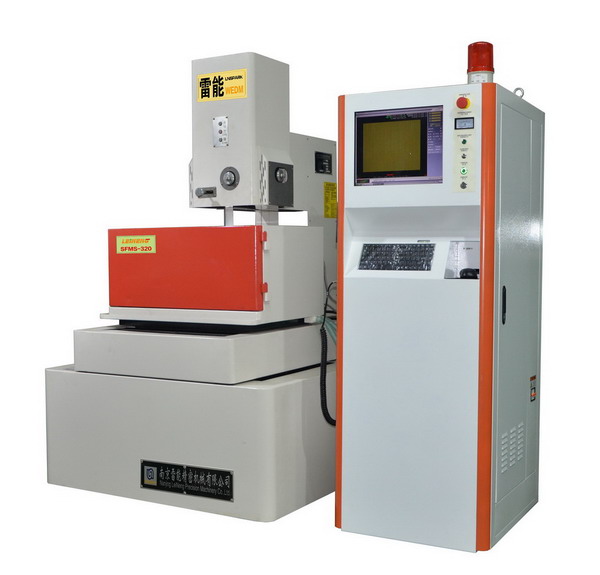

雷能中走絲參數2017
中走絲主要性能特點:
1、高性能:具有多次切割、智能無條紋功能。切割參數自動調整。
2、數控系統:采用智能化數控系統;高質量PC機，HF/AUTOCUT線切割系統控制。
3、高頻電源:采用高性能全數字脈沖電源主振電路高速數字振蕩，大功率VMOS場效應管，頻率可調、具有性能穩定、輸出功率大、切割速度快、表面光潔度高、?電極絲損耗小等特點。
4、三維四軸聯動、編控一體化，CAD接口，DXF圖形文件直接讀入編程，ISO代碼控制，加工圖形實時跟蹤，工作輪廓三維造型，多種加工狀態顯示。
5、具有上下異形、等錐、變錐切割，分時控制、停電記憶、短路回退、斷絲保護、靠邊定位、模擬校驗、自動停機、自動找中心、任意角度旋轉、快速回零檢查?? 、特殊圖形自動編程等二十多種功能。
6、機床整體C型結構，離剛性T型床身，X,
Y軸全行程支撐。采用鉬絲自動張緊機構，并采用寶石水咀進行穩絲。配置高壓紙芯過濾水箱及電動集中潤滑系統。
7、X、Y軸驅動(選配）：1、安川伺服電機；2、反應式步進電機；3、混合式步進電機。
中走絲主要技術參數：
|
型號 |
LNT-320 |
LNT-400 |
LNT-500 |
LNT-630 |
LNT-800 |
||||
|
工作臺面尺寸 |
440×620 |
510×730 |
630×880 |
780×1080 |
1000×1360 |
||||
|
工作臺X.Y行程 |
320×400 |
400×500 |
500×630 |
630×800 |
800×1000 |
||||
|
最大加工厚度#（Z）(mm) |
300 |
300 |
400 |
500 |
600 |
||||
|
U.V軸行程 |
小錐形：24×24 大錐形：D-60×60 E-130×130 T-240×240 |
||||||||
|
電極絲直徑規格 |
鉬絲￠0.10—0.22 |
||||||||
|
走絲速度（m/sec） |
12,9,7,5,2 |
||||||||
|
加工斜度/工件厚度 |
多次切割最大：±1.5o/50mm；一次切割最大：±3o D-±10o E-±18o T-±30o /50mm |
||||||||
|
加工精度Δ（直體） |
多次切割10×10×30 四方≤0.006八方≤0.009一次切割≤0.012直面度≤0.006/50mm |
||||||||
|
加工面粗糙度（Ra）（Ra.um） |
多次切割：Ra≤1.2（細微電源Ra≤0.8）一次切割：Ra≤2.5 |
||||||||
|
驅動電機（axis） |
步進電機或伺服馬達*（選配） |
||||||||
|
絲杠與導軌（X.Y） |
高精密級滾珠絲杠/直線滑動導軌 |
||||||||
|
張力系統 |
三級（0/1/2）張力可調 |
||||||||
|
工作液/液箱容量 |
復合型或水溶性專用液/65L |
||||||||
|
供電電源 |
AC3￠-380v/2.5kva |
||||||||
|
最大工件重量 |
450 |
600 |
1000 |
1500 |
2000 |
||||
|
主機凈重 |
1500 |
1700 |
2600 |
4300 |
6800 |
||||
|
主機外形尺寸 |
1500×1200×1750 |
1600×1400×1750 |
1390×1660×2080 |
2000×1880×2180 |
2380×2360×2280 |
||||
|
備注：#-大錐度機構配置將使加工厚度減少100cm。B*-選配;光柵尺Δ-630/800機型和大錐度機型不受此限制 |
|||||||||
