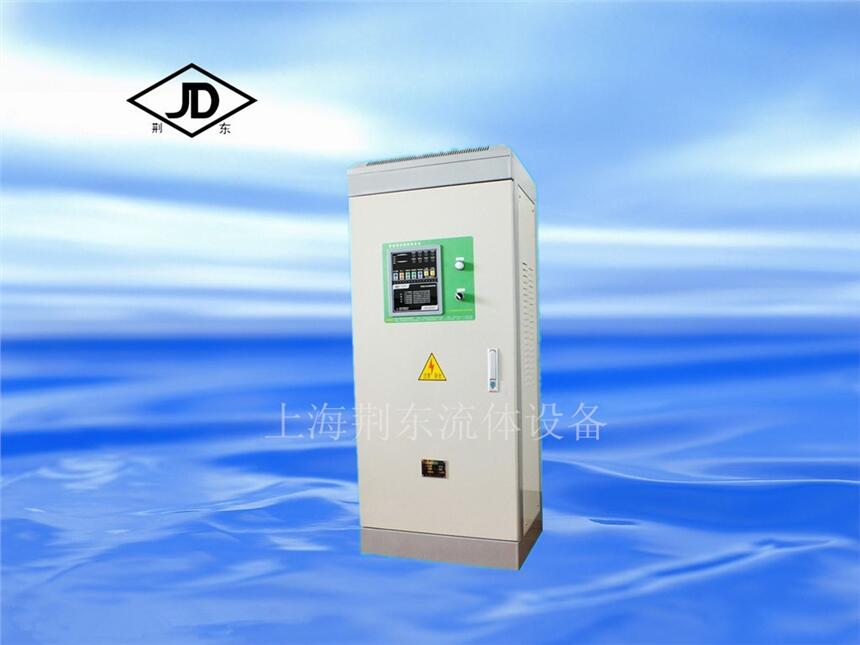

變頻恒壓供水控制柜
1．工作原理
通過智能恒壓供水控制器進行PID控制，進而控制變頻器的輸出頻率以達到供水管網恒壓的目的。安裝在出水管網上的壓力傳感器對水壓進行采樣，將壓力信號轉變?yōu)橄鄳?yīng)的電壓信號，并傳送到恒壓供水控制器，控制器將接受到的管網的實際壓力信號與用戶的設定壓力值進行比較，利用偏差值控制變頻器的輸出頻率，以改變電機輸出。當水泵全速運轉時，實際壓力達不到設定壓力，則將變頻泵切換為工頻運行，由變頻器啟動下一臺水泵。當水泵處于下限頻率運行時，實際壓力大于設定壓力，則自動停止工頻泵，若用水量極少時，則停止供水主泵，由穩壓泵與氣壓罐切換工作，從而達到變量恒壓供水及節能的目的。
2．性能特點
? 自動化程度高，無需人工看守
?供水壓力穩壓，高效節能
?自動檢測功能。在控制器通電后系統會自動檢測管網實際測量值，并判斷是否啟動水泵，工作泵、備用泵運行、切換全自動處理。
?監視運行狀態�？刂破鞑捎靡壕э@示，設定壓力，實際壓力，工作頻率一目了然，可清楚的看出其動作過程，判別系統動作的正確性。
?控制功能齊全。采用多臺泵循環軟啟動方式，減少了直接啟動時對電網的沖擊和干擾，并使各臺水泵遵循先開先停，先停先開機會均等原則進行選擇工作，從而延長機組的壽命，更可設置為定時開關控制，通過系統內設置定時時鐘，實現定時啟、停水泵。
3. 主要電氣元件品牌
1）.恒壓供水控制器（一體式或分體式）：美國FULTECH
2）.變頻器：德國博世，日本富士，ABB，西門子，西林變頻器，等；
3）.低壓主件：施耐德，正泰，人民電氣；
4）.其它： 國產品牌產品
