中低端緊湊型控制器
大規模集成，節省空間，功能強大
具有出色的實時性能和功能強大的通信選件：
帶有集成 PROFINET IO 接口的控制器，可與 SIMATIC 控制器、HMI、編程設備和其它自動化組件進行通信
所有 CPU 都可用于單機模式、網絡以及分布式結構
安裝、編程和操作極為簡便
集成式 Web 服務器，帶有標準和用戶特定 Web 頁面
數據記錄功能，用于歸檔用戶程序的運行數據
強大的集成工藝功能，如計數、測量、閉環控制和運動控制
集成數字量和模擬量輸入/輸出
靈活的擴展設備
可直接用于控制器的信號板卡
可通過 I/O 通道對控制器進行擴展的信號模塊
附件，如電源、開關模塊或 SIMATIC 存儲卡等
產品目錄 ST 70：

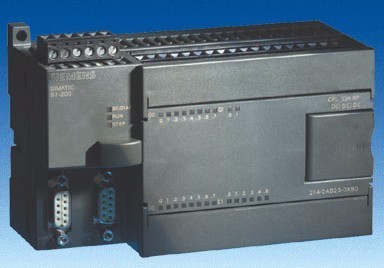

有關 SIMATIC S7-200 的更多信息，請參見產品目錄 ST 70：
應用
SIMATIC S7-1200 控制器用于處理機械設備制造和工廠建造中的開環和閉環控制任務。
由于具有模塊化的緊湊型設計，同時又具有高性能，SIMATIC S7-1200 適用于廣泛的自動化應用。其應用范圍從取代繼電器和接觸器，一直延伸到網絡中以及分布式結構內的復雜自動化任務。
S7-1200 在先前出于經濟原因而開發專用電子裝置的領域中日益得到應用。
例如，應用的例子包括：
貼片系統
傳送帶系統
電梯和自動扶梯
物料輸送設備
金屬加工機械
包裝機械
印刷機械
紡織機械
混合系統
淡水處理廠
污水處理廠
外置顯示器
配電站
室溫控制
加熱/冷卻系統控制
能源管理
消防系統
空調
照明控制
泵控制
安防/門禁系統
設計
SIMATIC S7-1200 系列包括以下模塊：
性能分級的不同型號緊湊型控制器，以及豐富的交/直流控制器。
各種信號板卡（模擬量和數字量），用于在 CPU 上進行經濟的模塊化控制器擴展，同時節省安裝空間。
各種數字量和模擬量信號模塊。
各種通信模塊和處理器。
帶 4 個端口的以太網交換機，用于實現各種網絡拓撲
SIWAREX 稱重系統終端模塊
PS 1207 穩壓電源裝置，電源電壓 115/230 V AC，額定電壓 24 VDC
機械特性
堅固、緊湊的塑料機殼
連接和控制部件易于接觸，并由前蓋板提供保護
模擬量或數字量擴展模塊也具有可拆卸的連接端子
設備特性
國際標準：
SIMATIC S7-1200 符合 VDE、UL、CSA 和 FM（I 類，類別 2；危險區組別 A、B、C 和 D，T4A）。生產質量管理體系已按照 ISO 9001 進行認證。
通信
SIMATIC S7-1200 支持各種通信機制：
集成 PROFINET IO 控制器接口
帶 PROFIBUS DP 主站接口的通信模塊
帶 PROFIBUS DP 從站接口的通信模塊
GPRS 模塊，用于連接到 GSM/G 移動電話網絡
LTE 模塊，用于在第四代 LTE（長期演進）移動電話網絡中進行通信。
通信處理器，可通過以太網接口連接到 TeleControl Server Basic 控制中心軟件，并借助于基于 IP 的網絡進行安全通信。
通信處理器，可連接到服務應用的控制中心。
RF120C，可連接到 SIMATIC Ident 系統。
模塊 SM1278，用于連接 IO-Link 傳感器和執行器。
通過通信模塊實現點到點連接。
PROFINET 接口
通過集成 PROFINET 接口，可與以下設備通信：
編程設備
HMI 設備
其它 SIMATIC 控制器
PROFINET IO 自動化組件
支持以下協議：
TCP/IP
ISO-on-TCP
S7 通信
可連接以下設備：
通過標準 5 類電纜連接現場編程器和 PC。
在編程器和 SIMATIC S7-1200 的 CPU 之間建立連接
SIMATIC HMI 精簡面板
在精簡面板和 SIMATIC S7-1200 的 CPU 之間建立連接
其它 SIMATIC S7-1200 控制器
通過 CSM 1277 以太網交換機連接多臺設備
點到點接口，可自由編程的接口模式
通信模塊可通過點到點連接進行通信。采用 RS232 和 RS485 物理傳輸介質。在 CPU 的“自由口 (Freeport)”模式下進行數據傳輸。采用面向位的用戶特定通信協議（例如，ASCII 協議、USS 或 Modbus）。
可以連接任何具有串行接口的終端設備，如驅動、打印機、條碼讀碼器、調制解調器等。
在可編程接口模式下，通過 CM 1241 實現點到點連接
功能
S7-1200 具有以下特點：
易于上手：
專門的入門套件（其中包括仿真器和文檔），便于熟悉設備的使用。
操作簡單：
功能強大的標準指令，易于使用，用戶友好的編程軟件，可最大限度降低編程成本。
實時性能：
特殊中斷功能、高速計數器和脈沖輸出，適用于對時間要求嚴格的應用。
SIMATIC S7-1200 符合以下國內和國際標準：
UL 508
CSA C22.2 No. 142
FM Class I, Div 2, Groups A, B, C, D; T4A Class I, Zone 2, IIC, T4
VDE 0160
EN 61131-2
符合標準 EN 50081-1、50081-2 和 50082-2 電磁兼容性要求
技術規范
通用技術數據
防護等級
IP20，符合 IEC 529
環境溫度
運行
（95% 的濕度）
水平安裝
-20 ... +60 °C
垂直安裝
-20 ... +50 °C
運輸/儲存
-40 ... +70 °C
濕度 95%
25 ... 55 °C
絕緣
5/24 V DC 電路
500 V 交流測試電壓
115/230 V AC 電路接地
1500 V 交流測試電壓
115/230 V AC 電路到 115/230 V AC 電路
1500 V 交流測試電壓
230 V AC 電路到 5/24 V DC 電路
1500 V 交流測試電壓
115 V AC 電路到 5/24 V DC 電路
1500 V 交流測試電壓
電磁兼容性
EMC 指示要求
抗干擾度符合
EN 50082-2
測試符合
IEC 801-2、IEC 801-3、IEC 801-4、EN 50141、EN 50204、IEC 801-5 和 VDE 0160 進行測試
輻射干擾符合 EN 50081-1 和
EN 50081-2
測試依據
EN 55011 標準，A 級，
1 組進行測試
機械強度
振動，測試標準符合/測試方法
IEC 68, Part 2-6:
10 ... 57 Hz;
平穩狀態下
0.3 mm；
58 ... 150 Hz;
恒定加速度 1 g（安裝在 DIN 導軌上）或
2 g（安裝在配電盤中）；
振動模式：
振動頻率為 1 頻程/分鐘；
振動持續時間：
在三個互相垂直軸的每個方向上，每根軸為 10 個頻率掃描。
沖擊，測試標準符合/測試方法
IEC 68, Part 2-27/半正弦：
沖擊強度 15 g（峰值），持續時間 11 ms，每三個互相垂直軸上有 6 個沖擊。
