產品概述：
保質：2年? ?圓盤直徑范圍：250~700M ???承載重量：0~45KG
匹配電機：200W ? 電機轉速在1400-1450
重量： 32 kg???? ?扭力限制器（TL）:250???? ?潤滑油：90-140#

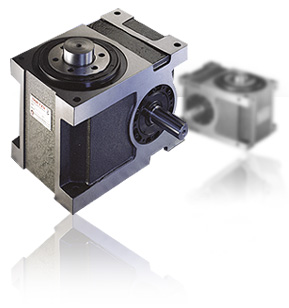

80DF分割器
品牌：潤霖????????? 產品認證：ISO9001????? 加工定制：是
用途：雕刻機、雕銑機???????????? 凸輪旋轉方向：左、右
入力軸組力方向：S1、S2、S3
驅動角：90°、120°、150°‘180°、210°、240°、270°、300°
凸輪連動曲線：變形臺形曲線、變形正弦曲線、變形等速度曲線、有理式仿線
定位分割等份：2、3、4、5、6、8、10、12、16訂制規格：20、24、30、32、36、40、48
產品優點：
1.僅用一個凸輪和出力轉塔組成，不需要其它不必要的部件，即能提供所需的任何間歇運動。
2.安裝簡便，傳動裝置結構緊湊并在六面都設計有螺絲孔，可按各種不同的角度進行安裝。
3.平穩運動，由于出力軸塔的設計是在任何位置連續旋轉、無論是角度速度減或加都能夠平穩運動。
4.高速精密的傳動裝置機構：在分度或停止的時侯，滾子精準固定在設定的位置，不需要任何鎖定元件。
5.高精度的分度，經特殊設計的凸輪滾子在分割器內，能保持較高的分割精度和高扭矩并確保重負載的能力。
該機種標準的分割精確度為30秒，如果客戶有要求，我們可提供更高的分割精度。
技術參數：
出力軸容許徑向負荷（C1）? 330kgf???????? 入力軸最大扭矩（C5）? 25 kgf-m
出力軸容許軸向負荷（C2）? 420kgf???????? 入力軸的CD2（注1）???? 9*10-3
kgf-m2
出力軸容許力矩(Ts):參考力矩表kgf-m?????? 定位分割精度?????????????? ±30
Sec.
入力軸容許徑向負荷（C3）? 350 kgf??????? 重量??????????????????????????? 32 kg
入力軸最大彎曲力矩（C4）? 260 kgf
注1：入力軸的CD2是在停留范圍內的數值。 注2：C1至C5數值是達到安全系數=2時的數值
?
