| 產品特征 | |||||||

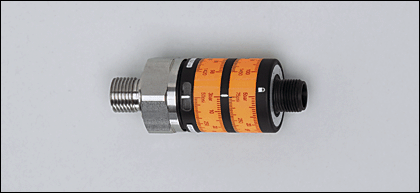

| 電子壓力傳感器 | |||||||
| 接插件 | |||||||
| 系統接口: ¼" NPT A / M5 I | |||||||
|
2個開關量輸出 常開/常閉，NO+NC |
|||||||
| 測量范圍: 0...10 bar / 0...145 psi | |||||||
| 使用范圍 | |||||||
| 應用范圍 |
壓力: 相對壓力 液體和氣體 |
||||||
| 抗壓強度 | 25 bar | 362 psi | |||||
| 爆破壓力(最低) | 300 bar | 4350 psi | |||||
| 允許工作壓力的最大值（用于應用程序符合CRN標準） | 25 bar | 362 psi | |||||
| 介質溫度 [°C] | -25...80 | ||||||
| 電氣數據 | |||||||
| 電氣設計 | DC PNP | ||||||
| 工作電壓 [V] | 9.6...32 DC | ||||||
| 電流損耗 [mA] | < 25 | ||||||
| 絕緣電阻 [MΩ] | > 100 (500 V DC) | ||||||
| 防護等級 | III | ||||||
| 反相保護 | 是 | ||||||
| 輸出 | |||||||
| 輸出 |
2個開關量輸出 常開/常閉，NO+NC |
||||||
| 輸出功能 | NO+NC | ||||||
| 電流負載 [mA] | 500 | ||||||
| 電壓降 [V] | < 2 | ||||||
| 短路保護 | 脈沖 | ||||||
| 過載保護 | 是 | ||||||
| 開關頻率 [Hz] | 100 | ||||||
| 測量/設定范圍 | |||||||
| 測量范圍 | 0...10 bar | 0...145 psi | |||||
| 設定范圍 | |||||||
| 開關點, SP | 0.5...10 bar | 7.5...145 psi | |||||
| 復原點, rP | 0.3...9.8 bar | 5.0...142 psi | |||||
| 精度/偏差 | |||||||
| 偏差 (測量范圍終值的% ) | |||||||
| 開關點精度 | < ± 2.5 *) | ||||||
| 特征曲線偏差 | < ± 1.5 (BFSL) / < ± 2.5 (LS) **) | ||||||
| 重復精度 | < ± 0.5 | ||||||
| 溫度變化率 (/10 K) | < ± 0.5 | ||||||
| 溫度范圍內 [°C] | 0...80 | ||||||
| 軟件/編程 | |||||||
| 開關點調整 | 轉環 | ||||||
| 環境條件 | |||||||
| 環境溫度 [°C] | -25...80 | ||||||
| 存儲溫度 [°C] | -40...100 | ||||||
| 外殼防護等級 | IP 67 | ||||||
| 認證/測試 | |||||||
| 承壓設備指令 | 第3條第3節 - 良好的工程實踐 | ||||||
| EMC電磁兼容 |
|
||||||
| 抗沖擊 |
|
||||||
| 抗震 |
|
||||||
| MTTF [年] | 540 | ||||||
| 機械技術數據 | |||||||
| 系統接口 | ¼" NPT A / M5 I | ||||||
| 材料(潮濕部件) | 不銹鋼 (316S12) | ||||||
| 外殼材料 | PBT; PC; FPM; 不銹鋼 (316S12) | ||||||
| 最小開關周期 | 五千萬 | ||||||
| 重量 [kg] | 0.091 | ||||||
| 顯示器/操作件 | |||||||
| 顯示 |
|
||||||
| 電氣連接 | |||||||
| 接口 | M12接插件 | ||||||
接線
|
|||||||
| 注釋 | |||||||
| 注釋 |
|
||||||
| 包裝單位 [件] | 1 | ||||||
