| 產品特征 | ||||||||||||||

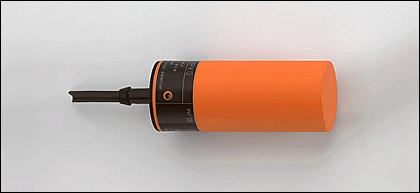

| 電感式傳感器 | ||||||||||||||
| 塑料外殼 Ø 34 mm | ||||||||||||||
| 電纜 | ||||||||||||||
| 感應距離 20 mm; [nf] 非齊平安裝 | ||||||||||||||
| 電氣數據 | ||||||||||||||
| 電氣設計 | AC/DC | |||||||||||||
| 工作電壓 [V] | 20...250 AC/DC | |||||||||||||
| 防護等級 | II | |||||||||||||
| 反相保護 | 否 | |||||||||||||
| 輸出 | ||||||||||||||
| 輸出功能 | 常開 | |||||||||||||
| 電壓降 [V] | < 6.5 AC / < 6 DC | |||||||||||||
| 最小的負載電流 [mA] | 5 | |||||||||||||
| 漏電流 [mA] | < 2.5 (250 V AC) / < 1.3 (110 V AC) / < 0.8 (24 V DC) | |||||||||||||
| 電流負載 | ||||||||||||||
| - 負載電流(持續的) [mA] | 250 AC / 100 DC; 350 AC (...50 °C) | |||||||||||||
| - 負載電流 (最大值) [mA] | î: 2.2 A (20 ms / 0.5 Hz) | |||||||||||||
| 短路保護 | 否 | |||||||||||||
| 過載保護 | 否 | |||||||||||||
| 開關頻率 [Hz] | 25 AC / 50 DC | |||||||||||||
| 監控范圍 | ||||||||||||||
| 感應距離 [mm] | 20 | |||||||||||||
| 實際感應距離 (Sr) [mm] | 20 ± 10 % | |||||||||||||
| 工作距離 [mm] | 0...16.2 | |||||||||||||
| 精度/偏差 | ||||||||||||||
| 修正系數 | 鋼(St37) = 1 / 不銹鋼約0.7 / 黃銅約0.4 / Al約0.4 / Cu約0.3 | |||||||||||||
| 遲滯 [Sr的百分比] | 1...15 | |||||||||||||
| 開關點偏移 [Sr的百分比] | -10...10 | |||||||||||||
| 環境條件 | ||||||||||||||
| 環境溫度 [°C] | -25...80 | |||||||||||||
| 外殼防護等級 | IP 67 | |||||||||||||
| 認證/測試 | ||||||||||||||
| EMC電磁兼容 |
|
|||||||||||||
| MTTF [年] | 610 | |||||||||||||
| 機械技術數據 | ||||||||||||||
| 安裝 | 非齊平安裝 | |||||||||||||
| 外殼材料 | PBT | |||||||||||||
| 重量 [kg] | 0.253 | |||||||||||||
| 顯示器/操作件 | ||||||||||||||
| 開關狀態顯示 LED | 黃色 | |||||||||||||
| 電氣連接 | ||||||||||||||
| 接口 | PVC電纜 / 2 m; 2 x 0.5 mm2 | |||||||||||||
接線
|
||||||||||||||
| 附件 | ||||||||||||||
| 配件(同時供貨) | 安裝夾子 | |||||||||||||
| 注釋 | ||||||||||||||
| 注釋 |
|
|||||||||||||
