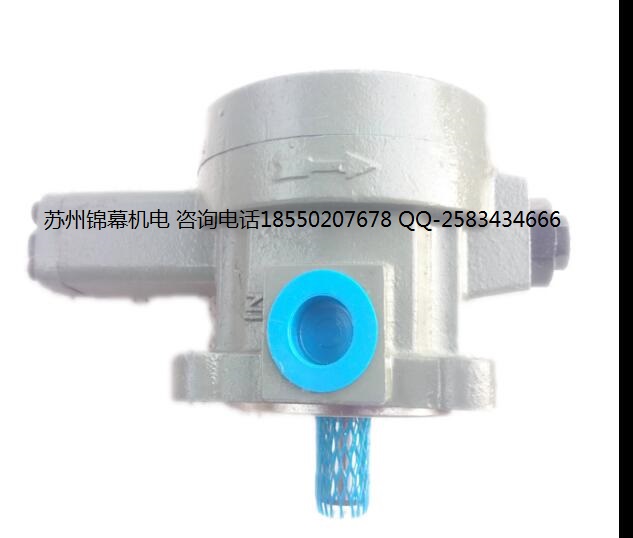

PVL12-17-59-F-1R-UU-10臺灣HIGH-TECH海特克雙聯泵
軸向柱塞泵的震動原因分析及解決措施
軸向柱塞泵的振動是由于供液不平穩，軸向柱塞泵的壓力變化所引起的，通常表現為進出口管線的振動，而管線的振動是由壓力的波動引起的，壓力的波動又是由流量波動引起的。其關系表現為：流量波動→壓力波動→管線振動。
1、供液不平穩
通常，在沒有灌注泵（喂水泵或喂油泵）時，軸向柱塞泵主要依靠與大罐 內液體的壓力差來實現供液。因此，當罐內液面逐漸下降時，軸向柱塞泵會隨之出現供液不足，引起不同程度的振動。特別是大排量軸向柱塞泵只有單一進口時，如果進口管線過長，且閘門及彎頭過多時，會增大液體的局部水頭損失，從而降低了泵的吸入能力，造成供液不平穩，引起振動。
2、柱塞泵的壓力變化對振動的影響
軸向柱塞泵工作過程中，伴隨著流量周期性的變化，液體在流動過程中就有加速度和減速度，泵的吸入管線和排出管線就會產生周期性的振動。這就說明，軸向柱塞泵液缸內的壓力是不斷變化的，從而產生慣性力，引起泵內及管線內液體的壓力波動。為此，必須弄清楚壓力變化規律，以便采取必要的措施。由于軸向柱塞泵的吸入過程和排出過程是交替進行的，兩個過程壓力變化也就完全不同，故分別進行研究。
（1）吸入過程中吸入壓力的變化 液體在從大罐經吸入總管到達柱塞端面的過程中，吸入壓力受罐內液面壓力或灌注泵出口壓力、吸入流道內液流阻力及慣性水頭、吸入閥阻力等因素的影響。在吸入總管安裝吸入畜能器后，吸入壓力變化的曲線趨 于平滑，即意味著吸入壓力的波動幅度大大降低，這將利于泵的正常工作。
（2）排出過程中排出壓力的變化 排出過程中，柱塞擠壓泵內液體，使壓力提高，以克服液體在排出流道中的流動阻力和慣性力，以及排出閥的阻力和慣性力，增加液體的高度，并使液體具有一定的流動速度。在排出總管安裝吸入畜能器后，排出壓力變化的曲線趨于平滑，即意味著排出壓力的波動幅度大大降低，這也利于泵的正常工作。
