『ZGB-II，ZGB-2抽屜式阻火器』專業生產廠家，由本廠自主研發生產的【抽屜式阻火器】質量可靠、價格合理、售后服務完善。『ZGB-II，ZGB-2抽屜式阻火器』適用于各種輕重工業及樓宇管道。鴻蝶閥門品質，全球共享！【阻火器】廣泛應用于：化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。
|
|
產品名稱
|
ZGB-II，ZGB-2抽屜式阻火器
|
|
產品型號
|
ZGB-II，ZGB-2
|
|
公稱通徑
|
DN50-DN500mm
|
|
壓力范圍
|
1.6MPa
|
|
閥體材質
|
碳鋼、不銹鋼
|
產品概述：
ZGB-II，ZGB-2抽屜式阻火器是用于安裝原油、汽油、煤油、柴油、芳烴、硫等各類油品或其它化工物料的固定頂式儲罐上，通常與呼吸閥配套使用，其主要功能是允許易燃易爆的氣體通過，對外界傳入儲罐的火焰起有阻止與窒息作用。ZGB-2(ZH-1)抽式阻火器可以與通氣管配套或單獨使用，其它規格產品可按用戶要求提供。
產品特點：
1、阻爆性能合格,連續13次阻爆性能試驗每次均能阻火。
2、耐燒性能合格，耐燒試驗1小時無回火現象。
3、殼體水壓試驗合格。結構合理，重量輕、耐腐蝕。易檢修，安裝方便。阻火器芯子采用不銹鋼材料, 耐腐蝕易于清洗。
4、阻火器主要由殼體和濾芯兩部分組成。殼體應具有足夠的強度，以承受爆炸產生的沖擊壓力。
5、濾芯是阻止火焰?zhèn)鞑サ闹饕獦?gòu)件，常用的有金屬網濾芯和波紋型濾芯兩種。
6、金屬網型濾芯用直徑0.23~0.315mm的不銹鋼或銅網，多層重疊組成。目前國內的阻火器通常采用16~22目金屬網，為4~12層。
執行標準：
設計規范：GB5908-86
試驗與檢驗： GB1347-92
法蘭連接：JB/T79、GB9112～9131、HG20592、SH3406、ANSI B16.5
產品標識：GB/T 12220
供貨規范：JB/T 7928
性能指標：
|
閥體材料 |
碳鋼WCB、不銹鋼304、316、 |
|
阻火芯件材料 |
不銹鋼防爆阻火波紋板 |
|
密封件材料 |
耐油石棉橡膠、四氟PTFE |
|
環境溫度℃ |
≤480 |
|
公稱壓力(MPa) |
0.6~1.6MPa |
|
防爆級別 |
BS5501:ⅡA、ⅡB、ⅡC |

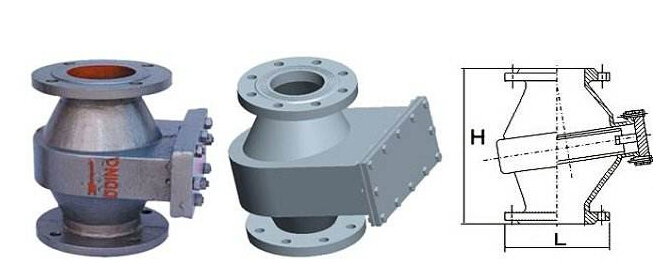

主要外形和安裝尺寸：
|
規格 |
尺寸 |
||||
|
D |
A |
B |
C |
H |
|
|
DN50 |
50 |
110 |
140 |
114 |
210 |
|
DN100 |
100 |
170 |
205 |
150 |
284 |
|
DN150 |
150 |
225 |
260 |
185 |
375 |
|
DN200 |
200 |
280 |
315 |
230 |
445 |
|
DN250 |
250 |
335 |
370 |
276 |
500 |
|
DN300 |
300 |
395 |
435 |
276 |
500 |
|
DN400 |
400 |
495 |
535 |
335 |
520 |
|
DN500 |
500 |
600 |
640 |
400 |
550 |
保養與維修：
為了確保抽屜阻火器的性能達到安全使用目的,對抽屜阻火器應定期檢查、保養。
1、抽屜阻火器每半年檢查一次，檢查阻火層芯子是否堵塞、變形、腐蝕等。
2、發現被堵塞的阻火層芯子應清洗干凈，確保芯子上的每個孔眼暢通，對于變形和腐蝕的阻火層應更換。
3、重新安裝阻火層芯子時，應保證結合面嚴密不得漏氣。
