低成本小體積簡易適用型隔離放大器隔離變送器：SY系列
1、VI/IV轉換低成本小體積隔離放大器.
產品簡介：SY U-P-O系列電壓信號與SY A-P-O系列電流信號隔離放大器，采用小體積（SIP 8Pin）、低成本設計方案，主要用來解決傳感器與儀器儀表、PLC、DCS之間：0.4-2V/0-5V/1-5V/0-10V/0-20mA/4-20mA等非標準模擬量與標準模擬信號的轉換問題。產品具有高精度和高線性度特點，工作電源與信號通道之間的2000VDC隔離電壓，可抑制供電系統中浪涌和共模諧波干擾。產品使用非常方便、免零點和增益調節，無需外接調節電位器等元件，即可實現工業現場模擬信號的簡單轉換放大功能。
-P-O%E4%BA%A7%E5%93%81%E5%9B%BEYTF.jpg)
2、位移電位器阻值信號低成本小體積變送器.
產品簡介：SY R-P-O系列位移變送器是一種將位移電阻信號按變化大小轉換成與阻值成線性標準信號的低成本、小體積混合集成電路。該變送器采用輸入濾波、輸入保護電路，高精度穩壓基準IC電源電路，放大轉換電路，零位滿度調節電路等變換電路，外接電源可選用開關電源或線性穩壓電源供電。產品具有很高的精度和線性度（優于0.05F.S），常用在內置式電子尺、角位移信號變送器等精密測量?jī)x器儀表中。
3、兩線制4-20mA差分信號采集調理器.
產品簡介：SY C-A-P-O系列是一種兩線制4-20mA差分信號采集調理芯片。該IC內部包含有差分信號采集、調理和變換電路。標準輸入等效電阻，使該IC能夠從傳感器回路中采集到差分信號，以滿足用戶的單片機接收信號的需要。（±9 ~±15V）超寬范圍電源供電或選用單電源供電方式，不用接任何調節回路即可以達到現場所需的精度要求，實現兩線制4-20mA信號的傳輸和變送功能。
4、兩線制低成本4-20mA回路饋電采集調理器.
產品簡介： SY 4-20mA-P是一種低成本設計方案的非隔離型兩線制4-20mA模擬信號采集調理器芯片，可將輸入有源4-20mA電流信號轉換成無源控制信號輸出，控制二線制供電（饋電方式）4-20mA電流環路。實現傳感器信號采集與模擬量輸入輸出接口有源負載的匹配，有效解決了采集有源4-20mA電流信號與二線制電流環供電回路接收口電源沖突問題。輸出方式是針對24VDC和取樣電阻（二線制儀表）相串聯的二線制供電回路來設計的，同當前工業現場常用的模擬量輸入接口板（上位機）、PLC、DCS或其他儀表含有有源負載的模擬量輸入端口相匹配。

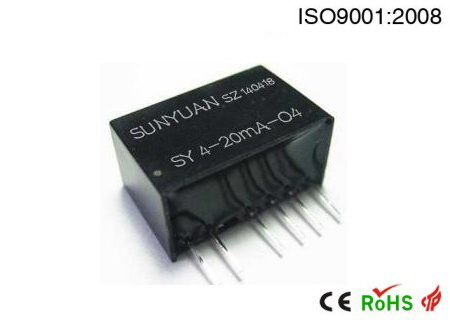

5、二線制無源型I/V轉換器.
產品簡介：SY 4-20mA-O是一種低成本、小體積的兩線制無源型4-20mA轉電壓信號轉換IC，可以將有源4-20mA信號轉換成電壓信號輸出。該IC采用兩線制輸入回路供電方式，獨有高效信號回路竊電技術，無須外接工作電源，簡化了用戶方案設計，降低用戶布線成本。很小的輸入等效電阻，使該IC能夠從傳感器信號輸出回路中采集到電流信號，并能達到輸入20mA信號時電壓降 ≤6V，以滿足用戶在無電源現場環境下實現傳感器信號遠距離、無失真?zhèn)鬏斪儞Q的需要。
6、轉速信號采集低成本變送器IC.
產品簡介：SY S-P-O系列轉速信號采集低成本變送器，是一種將轉速傳感器信號、正弦波、鋸齒波信號或微小脈沖信號放大轉換成與輸入頻率完全一致方波信號的混合集成電路。適用于將轉速、正弦波等信號放大轉換成標準方波脈沖信號的低成本設計方案中，目前在電機運行轉速測量及汽車ABS制動等旋轉系統檢測中廣泛應用。
7、頻率轉換模擬信號FV/FI隔離變送器.
產品簡介：SY F-P-O系列頻率信號低成本小體積兩隔離型變送器，是一種將脈沖頻率信號按線性比例轉換成標準模擬信號(FV/ FI轉換)的混合集成電路。產品廣泛應用在電力電子、無線數傳、遠程監控、醫療設備、工業自控等行業。
8、Pt100、Cu50熱電阻信號兩隔離變送器.
產品簡介：SY Z-W系列低成本小體積兩隔離型變送器，專為現場單路溫度信號采集監測的低成本設計，可以將熱電阻傳感器采集的溫度信號按變化量轉換成線性標準模擬信號。廣泛應用在溫度傳感器信號的轉換、放大及無失真遠傳，工業現場PLC或DCS系統的溫度信號采集與變送。
9、交流信號轉直流(AC/DC) 低成本隔離變送器.
產品簡介：SY AC-P-O系列是一種將交流信號采集轉換成線性對應直流信號的混合集成電路?？梢詫鞲衅鳎ń涣骰ジ衅鳎┎杉降?-1Vrms（50～60HZ）工頻信號按比例轉換成4-20mA/0-10mA /0-20mA直流電流信號或0-1V/0-2.5V/0-5V/0-10V直流電壓信號。IC封裝的產品可通過匹配外接交流互感器組成單相或多相全隔離變送器，實現信號輸入、輸出信號與輔助電源之間的3KV三隔離。產品在發電機或電動機安全運行監測、電力輸配電遠程監控、儀器儀表與傳感器信號收發、醫療設備安全隔離柵、工業自動化控制等領域廣泛應用。
ISO系列全隔離型（信號輸入/輸出/輔助電源之間三隔離）隔離放大器隔離變送器專利產品簡介
一、無源型產品技術資料：ISO系列兩線制隔離放大器隔離變送器
1、4-20mA（0-20mA)電流環路隔離器IC： ISO 4-20mA
2、4-20mA兩線無源 I/V 轉換隔離變送器IC：ISO 4-20mA-O系列
3、4-20mA饋電隔離控制器（有源信號調控PLC電流回路有源負載）IC：ISO 4-20mA-E
4、兩線制無源傳感器4-20mA回路饋電隔離配電器IC：ISO 4-20mA-F
5、兩線制電壓信號饋電隔離變送器IC：ISO V-4-20mA
6、二線制無源型交流信號隔離變送器：DIN ISO AC系列
二、有源型產品技術資料：ISO EM系列隔離放大器隔離變送器（需外接輔助電源）
1、 4-20mA轉0-5V隔離放大器隔離變送器IC：ISO EM U-P-O / ISO EM A-P-O系列
2、 毫伏級模擬微小信號專用隔離放大器IC：ISO mV系列
3、 零點、增益可調型模擬量隔離放大器隔離變送器：ISO EM U(A)-P-O-T系列
4、 輸入端帶配電型隔離變送器IC：ISO EM A(U)-P-O-S系列
5、 零點增益可調節的輸入配電型隔離變送器IC：ISO EM U(A)-P-O-SD 系列
6、 1進2出低成本小體積IC封裝模擬量隔離變送器隔離放大器：ISO EM-U(A)-P-O-O系列
7、 0-±10V雙向直流（電壓/電流）信號隔離放大器隔離變送器IC：ISO EM A-P-O系列
三、專用型產品技術資料：各種專用傳感器模擬量隔離放大器隔離變送器（需外接輔助電源）
1、 PWM單片機控制脈沖信號轉換隔離變送器IC：ISO D-P-O系列
2、 位移傳感器電阻信號隔離變送器IC：ISO R-P-O系列
3、 兩線制電阻信號隔離調理器IC： ISO EM R-P-O系列
4、 Pt100 / Cu50熱電阻傳感器信號隔離變送器：ISO Z-W-P-O系列
5、 頻率信號轉模擬信號(FV/ FI轉換)隔離變換器IC：ISO F-P-O系列
6、 模擬信號轉頻率脈沖信號（V/F轉換）隔離變送器IC：ISO U(A)-P-F系列
7、 轉速脈沖信號正弦波轉方波隔離變送器：ISO S-P-O系列
8、 2進1出模擬量平均值隔離變送器：DIN 2X1 C-P-O系列
9、 軌道電壓監測專用6KV高隔離安全柵： ISO EMH 系列
10、 交流轉直流(AC/DC)信號隔離變送器IC：ISO AC-P-O系列
11、 超馳控制（模擬高選低選）比較變送器：DIN ISO C-P-O-S系列
12、 模擬量真有效值（RMS）信號隔離變送器：ISO EM RMS-P-O系列
13、 伺服驅動（大電流輸出型）模擬量比例調節控制隔離放大器：DIN ISO L系列
