一、

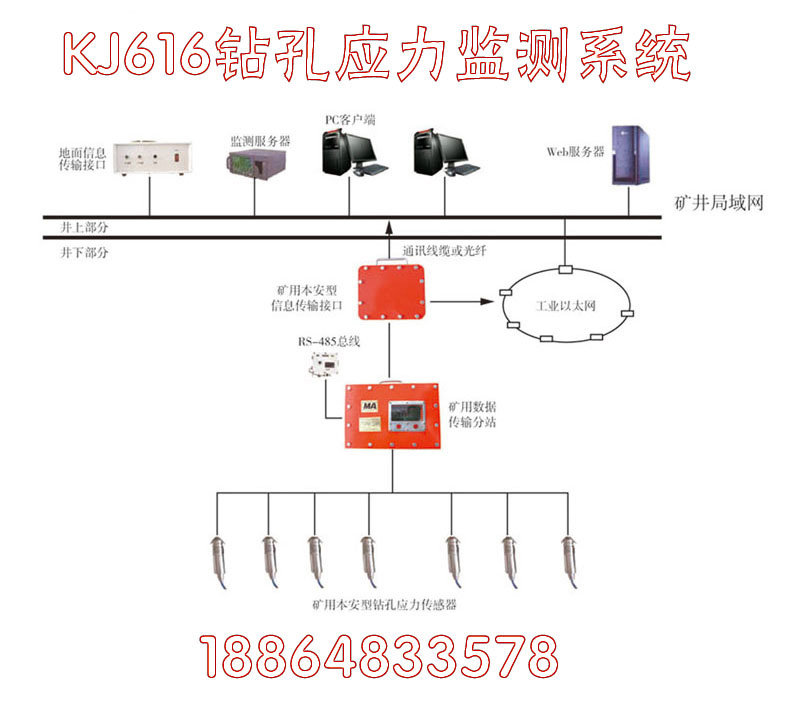

鉆孔應力監測系統KJ616|鉆孔應力傳感器在線式主要用于煤礦巷道頂板及兩幫錨桿或錨索受力監測，也可以用于巖土工程錨桿、錨索應力監測。產品采用本質安全電路，可用于井下含有瓦斯等爆炸性氣體的危險場所。產品的主要特點：采用了高精度應變測量技術，具有測量應力和數據通訊等功能。
二、
鉆孔應力監測系統KJ616|鉆孔應力傳感器在線式主要技術指標：（安標編號：MFB130446）
a) 鉆孔應力傳感器測量范圍：0--25MPa
b) 工作電壓：18V DC
c) 工作電流：不大于60mA
d) 與上級傳輸方式：RS485信號制，波特率2400bps
e) 防爆型式：礦用本質安全型 ExibI
f) 外殼防護等級：IP54
g) 具有數字顯示功能
h) 分辨率：0.1MPa
i) 傳感器與分站之間最大傳輸距離：1200m
三、
鉆孔應力監測系統KJ616|鉆孔應力傳感器在線式結構特征與工作原理
測力傳感器由傳感器本體和變送器組成，二者之間用長約189mm、Φ12mm
的不銹鋼管硬連接。傳感器采用應變測量技術，測量錨桿/索載荷應力，傳感器
將應力傳遞到應變體上產生變形，應變計將變形量轉換成電壓信號，并由變送
器轉換為RS485 通訊信號與上級分站通訊。
四、尺寸、重量
3.1 傳感器本體Φ98×50(mm)，變送器300*200*150（mm）
3.2 整機重量：約2.3 ㎏
五、安裝與調試
測力傳感器采用穿孔式固定安裝安裝。將傳感器安裝錨桿的托盤和緊固螺
母之間，傳感器安裝時要注意居中，偏離中心安裝時會造成一定的測量誤差。
建議傳感器在巷道掘進過程中安裝，若在回采巷道錨桿上安裝傳感器時，要注
意局部頂板安全。安裝方法如圖1 所示。安裝步驟如下：
1) 先放入托盤，將傳感器穿入錨桿或錨索中，保持傳感器居中，旋緊錨桿的
緊固螺母。若是錨索用漲拉機將錨索漲緊。
2) 按照圖 2 的接線方式，將傳感器信號線與KJ616-F 礦用數據通訊分站總線上
三通接線盒相連，電纜線按顏色一一對應連接。
調試
檢查 KJ616-F 礦用數據傳輸分站與傳感器的連接電纜無誤后，接通電源，等
分站進入運行狀態。觀察顯示器應顯示如下信息：
1) 顯示系統的版本信息，延時進入工作狀態。
2) 巡測傳感器后，顯示當前傳感器的數據。
