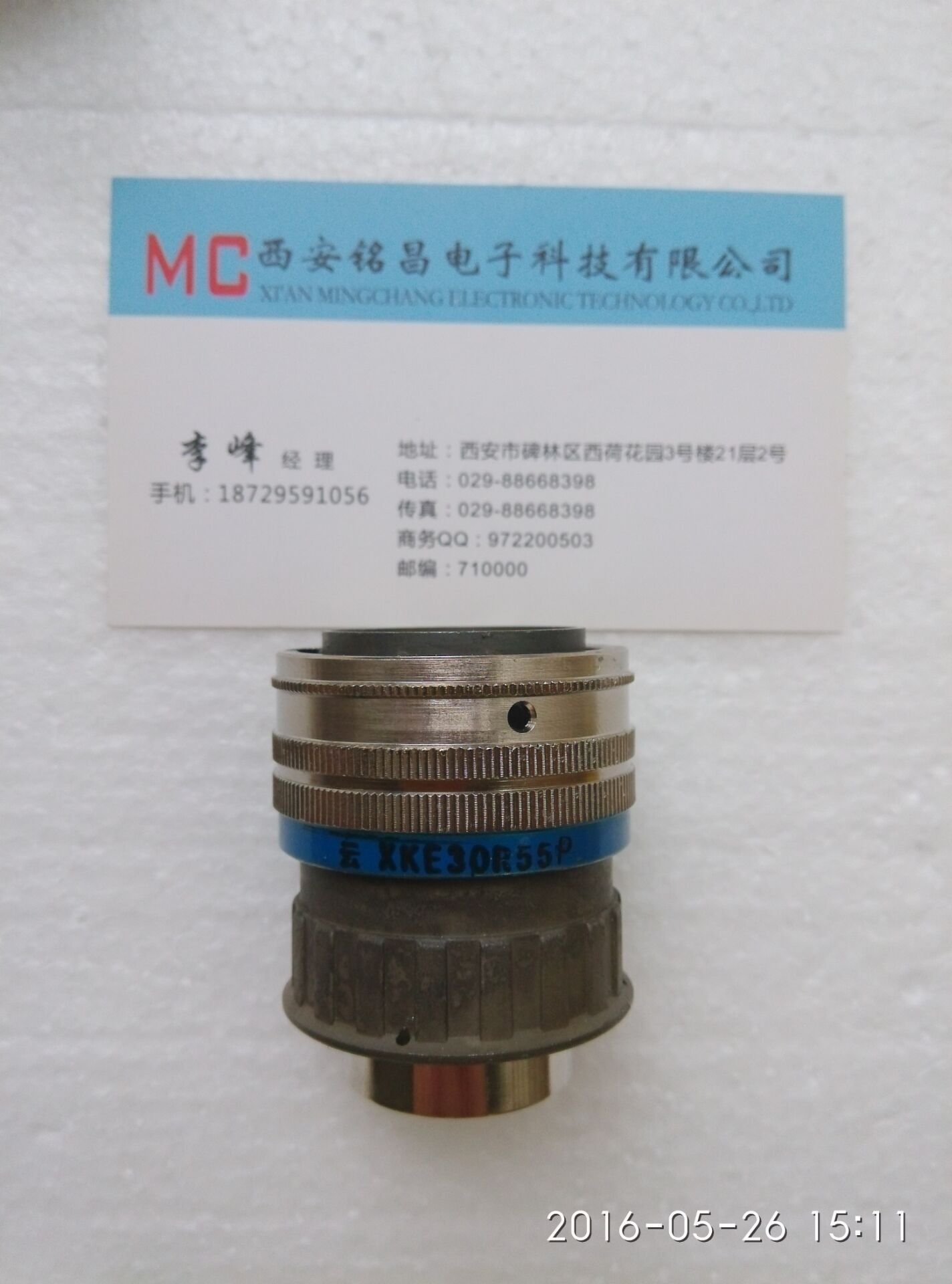

一、XKE系列小圓形電連接器為卡扣式連接器，具有快速連接，分離，體積小，重量輕，接觸偶密度高，可靠性高等優點。接觸偶與導線的連接為壓接端接（密封插座接觸偶與導線的連接為焊接端接），接觸偶可單個取出或送入，為后松后取式。
該系列產品有七個型別，三十個孔組，有密封，非密封品種。尾部附件有直式壓線，彎式壓線，弧線管式，屏蔽式四個品種。
三、用途
該系列產品的用途是可靠而又快速地連接和斷開無線電儀器和電器設備的電路。廣泛使用在航空，航天，兵器，電子等工業部門的產品上。
執行標準
HB6112-86《XKE系列小圓形快速連接壓接型插頭座》
產品結構
1封線體：耐液密封，防止灰塵，雨水等進入電連接器內部，避免導線在與插針，插孔連接器折斷。
2固定卡爪：為彈性零件。使插針，插孔可單個送入和取出。
3鎖緊鍵：鎖緊鍵和連接螺帽構成了快速連接，奮力機構。
4界面封嚴體：隔斷插針之間的空氣間隙。每個插接的接觸偶均實現密封，提高電連接器的電氣性能。
5連接螺帽
6尾部附件
7插針
8絕緣體：支撐接觸偶和結緣的作用。
9鍵位：殼體上有五個鍵位，用以保證插頭和插座連接時，接觸偶的準確定位。
10插孔
注：a圖示為非密封電連接器結構圖，內部結構分為兩種，一種是插座插孔的電連接器，另一種是插座裝針的電連接器。
B密封電連接器的插頭與非密封電連接器插頭相同，插座是用玻璃材料，經過高溫燒結，使插針，殼體，玻璃體成為一體。
