該型斜盤式礦用柱塞泵的關鍵部件包括轉子、柱塞、滑靴、回程盤和斜盤等，其配合運行的優劣直接影響到柱塞泵的可靠性和使用壽命。原設計投產以來，在產品出廠試驗時，常出現不應有的噪音。將柱塞泵分解后發現:滑靴凸肩端面的圓邊嚴重磨損、變成不規則的多邊形，嚴重時甚至
美國本特利BENTLY探頭本特利探頭
330130-016-00-00 330130-040-00-00 330130-040-00-00
330130-040-00-00 330130-040-00-00 330130-040-00-00(8mm)
發生回程盤崩裂等現象，致使整臺泵的主要傳動件嚴重損壞。統計結果顯示:發生早期失效的概率已達20%左右。
(1)滑靴的失效分析
斜盤式礦用柱塞泵的滑靴由高強度錳黃銅制成，工作時，一部分液壓油經柱塞中心的阻尼孔和滑靴中心的節流孔被引至滑靴與斜盤之間，

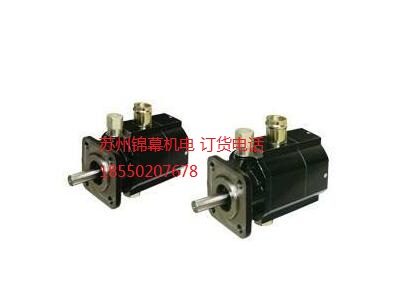

美國VICKERS威格士柱塞泵
蘇州錦幕機電有限公司，
聯系人黃連發 電話18550207678-QQ2583434666
PVB5-RS40-MCM12 PVB6-RS40-MCM12
PVB10-RS40-MCM12 PVB15-RS40-MCM12
PVB20-RS40-MCM12 PVB29-RS40-MCM12
形成厚度為0.01-0.03 mm的穩固油膜，以構成靜壓支承，有效地將兩者隔開，起減小摩擦和發熱的作用。此外，油膜因不斷向外滲漏，使油液得以不斷更新和冷卻，這樣就保證滑靴能夠以很高的速度沿斜盤的端面旋轉、滑動，同時又推動柱塞作軸向運動、對液體做功。
臺灣HIGH-TECH海特克雙聯泵 葉片泵 液壓泵 電磁閥 比例閥 溢流閥
PVL23-59-116-F-1R-UU-10 PVL23-59-125-F-1R-UU-10
PV2R1-17-F-1R-U-10 PV2R1-17-F-1R-U-10
由此可知，滑靴在工作時同時承受著液壓力、彈簧力、’慣性力和摩擦力。經分析，導致滑靴發生嚴重磨損的因素大致有3個方面:
①由于柱塞和滑靴在工作時的流量壓力呈周期性變化，從而產生壓力沖擊，其結果加劇了高硬度的斜盤與滑靴之間的磨粒磨損，使滑靴底面更容易與斜盤局部膠合、產生黏著磨損，其中邊緣部分的磨損尤為嚴重;
