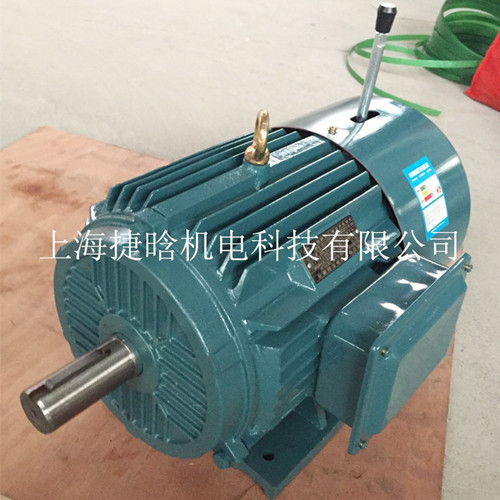

YEJ225m-6 30KW 系列電磁制動6極電動機
YEJ系列電磁制動三相異步電動機
1:產品性能與特點
YEJ系列制動電動機是全封閉自扇冷式鼠籠型具有附加圓盤型直流制動器的三相異步電動機，它具有制動迅速、結構簡單、可靠性高、通用性強等優點。此外制動器具有人工釋放機構(63-90沒有設計人工釋放機構)，被廣泛應用于各種要求快速停止和準確定位的機械設備和傳動裝置中。電機符合JB/T6456-1992標準，該系列電機廣泛用于金屬加工機床、包裝機械、木工機械、食品機械、化工機械、紡織機械、建筑機械以及齒輪減速機等。
2:原理與結構
YEJ系列制動電動機的直流圓盤制動器安裝在電機非軸伸端的端蓋上。當制動電動機接入電源，制動器也同時工作。由于電磁吸力作用，電磁鐵吸引銜鐵并壓縮彈簧，制動盤于銜鐵端蓋脫開，電動機開始運轉。當切斷電源時，制動器電磁鐵失去磁吸力，彈簧推動銜鐵壓緊制動盤，在摩擦力矩作用下，電動機立即停止對應于各型號的YEJ制動電動機，同時供應相應的YDEJ雙速(多速、遠極比)電動機。制動器電源由電機接線盒內的整流器供給，3千瓦及以下為AC220V-DC99V，4千瓦及以上為AC380V-DC170V(特殊時也可按照廠方要求設計如(DC24V))。
3:使用條件
本系列電動機在下列條件下可按額定功率連續運行：
①海拔：不超過1000米；
②環境空氣溫度隨季節而變化，但不超過+40℃, 不低于-15℃，每分鐘起動不能超過6次
4:電壓 頻率及工作方式
頻率：50Hz，60Hz
電壓：220/380V，380V
接法：功率在3千瓦及以下為Y接法，4千瓦及以上為△接法
工作方式：B級，F(xiàn)級
防護等級：IP44，IP54或IP55
5:YEJ系列技術數據
YEJ225m-6 30KW 系列電磁制動6極電動機
