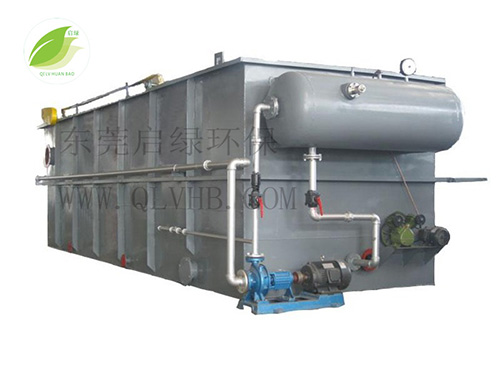

產品名稱：溶氣氣浮機
產品型號：QL-QFG
產品信息：
一、產品介紹：
啟綠環保生產的QL系列溶氣氣浮機主要用于固—液或液—液分離的一種水處理環保設備，適應于油水分離，造紙廠固液分離，泥、水的分離、低溫低濁度地面水處理、其它多種廢水的固、液分離等。溶氣氣浮機又稱為氣浮機，氣浮設備，溶氣氣浮裝置，溶氣氣浮設備。
二、工作原理：
溶氣氣浮機裝置是通過溶氣和釋放系統在水中產生大量的微細氣泡，使其粘附于廢水中密度與水接近的固體或液體微粒上，造成整體密度小于水的狀態，并依靠浮力使其上升至水面，從而達到固—液或液—液分離的目的。
1.高效溶氣氣浮系統
氣浮系統集進水、絮凝、分離、集水、出水于一體，與傳統氣浮設備類似，設有一個穩流室、溶氣釋放室，使處理性能更穩定，效果更優越，對于傳統設備改造尤為適宜。
穩定室：通過折板反應的原水，流速很高，若直接與溶氣水接觸，會消散微小氣泡，影響氣泡沾附絮塊效果，從而降低氣浮處理效率，若增加了穩流室，使湍流的原水動能消耗，勻速進入溶氣水釋放室，從而有力保證了去除效果。
溶氣釋放室：溶氣釋放室與分離室于一個槽體。中間隔開，溶氣水與絮凝完畢的原水在此粘附，緩慢上升，進入氣浮分離室，保證了絮凝塊與微小氣泡的接觸空間與時間，使溶氣水的釋放率達80-100％
2.溶氣系統
對于氣浮機設備來說，溶氣系統好比是氣浮設備的“心臟”，也是氣浮設備的最主要的部件，在這個階段，氣與水在泵的進口處一起吸入，經葉輪剪切加壓在溶氣罐中混合成溶氣水，氣液兩相充分混合并達到飽和,整套溶氣系統最大的含氣量達10％，且氣體的溶解度為100％，使氣體彌散時的微氣泡分布均勻，平均氣泡直徑小于30um。該溶氣系統是對傳統氣浮改進和技術創新，提高了氣浮分離效率，大大降低設備生產和運行費用。
3.刮渣機
刮渣機的運行方式及速度直接影響到氣浮出水的水質和污泥含固率。該系統采用回轉式刮渣機，可將浮渣連續均勻地刮入浮渣槽，減少了浮渣相互碰撞的現象；另外，高度可調的刮板能更好的適應各種運行條件，降低污泥含水率。
4.控制系統
控制系統均采用先進的電器元件，以保證設備的長期有效運行。
5.配套設備
氣浮藥劑和加藥設備也是確保處理效果的重要因素，可根據用戶的需要提供配套的加藥設備和優化的組合藥劑。
三、產品結構：
溶氣氣浮機結構圖
溶氣氣浮機設備主要有溶氣罐、儲氣罐、空氣壓縮機、高壓泵組成，溶氣罐是系統中最關鍵的部分，其作用就是實現和空氣的充分接觸，加速空氣溶解。它是一個密閉耐壓鋼罐，內部設計有擋板、隔套，可以加速空氣和水體的擴散、傳質過程，提高溶氣效率。
QL系統溶氣氣浮機產品特點：
1．溶氣泵邊吸水邊吸氣，泵內加壓混合、氣液溶解效率高、細微氣泡≤30um。
2．低壓運行，溶氣效率高達99％，釋放率高達99％。
3．微氣泡與懸浮顆粒的高效吸附，提高了SS的去除效果。
4．溶氣水溶解效率80-100％，比傳統溶氣氣浮效率高3倍。
5．壓力-容量曲線平坦，容易實現自動控制，易操作易維護、噪音低。
備注：溶氣氣浮機主體可采用不銹鋼、炭鋼、玻璃鋼材質制作。
四：溶氣氣浮機適應范圍：
造紙廢水處理、印染廢水處理、電鍍等含各種重金屬離子廢水處理、含油廢水處理、 制革廢水處理、化工廢水處理、油漆廢水處理、食品廢水處理、 生物處理的泥、水的分離、低溫低濁度地面水處理、含藻地面水處理、其它多種廢水的固、液分離等。
五、溶氣氣浮機裝置型號及參數：
|
型號
|
處理水能力
(m3/h)
|
設備尺寸
|
溶氣罐尺寸
(mm)
|
配電機功率
|
設備總質量
|
||
|
長
|
寬
|
高
|
(Kw)
|
(Kg)
|
|||
|
QL-QFG-1
|
1
|
1.5
|
0.9
|
1.9
|
Φ300 h1000
|
2.2
|
1200
|
|
QL-QFG 3
|
3
|
2.7
|
1.2
|
2.0
|
Φ300 h1000
|
2.2
|
2000
|
|
QL-QFG -5
|
5
|
3.5
|
1.5
|
2.0
|
Φ300 h1500
|
2.2
|
2800
|
|
QL-QFG -10
|
10
|
4.6
|
1.7
|
2.0
|
Φ400 h3000
|
4.0
|
3600
|
|
QL-QFG -20
|
20
|
6.0
|
2.1
|
2.2
|
Φ400 h3000
|
4.0
|
5400
|
|
QL-QFG -30
|
30
|
7.2
|
2.4
|
2.2
|
Φ500 h3000
|
5.5
|
6300
|
|
QL-QFG -40
|
40
|
8.3
|
2.8
|
2.2
|
Φ500 h3000
|
5.5
|
7500
|
|
QL-QFG -50
|
50
|
9.3
|
3.2
|
2.2
|
Φ600 h3000
|
7.5
|
9100
|
|
QL-QFG -60
|
60
|
10.3
|
3.2
|
2.2
|
Φ600 h3000
|
7.5
|
10000
|
|
QL-QFG -80
|
80
|
11.2
|
3.5
|
2.5
|
Φ800 h3000
|
11
|
11500
|
|
QL-QFG -100
|
100
|
12.5
|
3.9
|
2.5
|
Φ800 h3000
|
15
|
13000
|
六、溶氣氣浮設備客戶工程案例：
噴漆廢水處理溶氣氣浮機工程案例
造紙廠廢水處理溶氣氣浮裝置工程案例
食品廠污水處理溶氣氣浮設備工程案例
