DFA-03-3C9-A220-35
產品敘述：
止回閥只允許單方向之油液流通。反方向則無法流通。
規格表中所列之開啟壓力，表示當油流達到此壓力時，閥芯會開啟，讓油液流通。
產品敘述：
當壓力超過設定的彈簧開啟壓力，油流便能自由通過，逆方向則完全不能通過。
有兩種開啟壓力選擇，除單向閥作用外，還可作為安全閥或被壓閥來使用。
產品敘述：
體積小，通過流量大，不泄漏。但是開關前需先泄壓才可開啟。
在大型壓力機構的快進行程需從油箱向油缸吸油。在加壓時可防止油從油缸流入油箱。
反向時油缸則會將油排至油箱內。
功用是，作為液壓缸與油箱之間的排油閥用途。
在大型壓力機構的快進行程需從油箱向油缸吸油。
在加壓時可防止油從油缸流入油箱。反向時油缸則會將油排至油箱內。
產品敘述：
特性是，體積小，通過流量大，不泄漏。但是開關前需先泄壓才可開啟。
在大型壓力機構的快進行程需從油箱向油缸吸油。
在加壓時可防止油從油缸流入油箱。反向時油缸則會將油排至油箱內。
正品臺灣東峰DOFLUID 液壓電磁換向閥DFA-03-3C4 03-3C5 03-3C6
DFA-02-3C4 電磁閥 02-3C2 電磁換向閥 02-3C6 DOFLUID 臺灣東峰
臺灣東峰DOFLUID電磁閥
臺灣東峰DOFLUID DFA-02-2B2-DC4V DFA -02-2B3-DC4V
DFB-02-2B2-DC4V DFB-02-2B3-DC4V
臺灣東峰DOFLUID DFA-02-3C2-DC4V DFA -02-3C3-DC4V
DFB -02-3C2-DC4V DFB -02-3C3-DC4V
臺灣東峰DOFLUID DFA-03-2B2-DC4V DFA -03-2B3-DC4V
DFB-03-2B2-DC4V DFB -03-2B3-DC4V
臺灣東峰DOFLUID DFA-03-3C2-DC4V DFA -03-3C3-DC4V
DFB-03-3C2-DC4V DFB -03-3C3-DC4V
臺灣東峰DOFLUID EBG-03-C EBG-06 –C DFA-02-3C4-DC24
DFA-03-3C4-DC24V
臺灣東峰DOFLUID DFA-04-3C2-DC24V DFA-04-3C4-DC24V
EBDG-03-125C SBSG-06-1PN-3-L-30
臺灣東峰DOFLUID CRG-06-05-20 EBG-03-C DFB-02-3060-96
DFB-02-3C4-92 DFA-02-3C4-AC220V

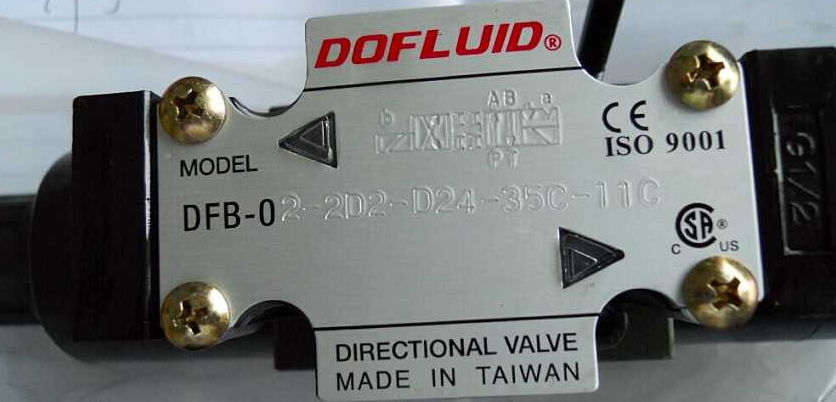

臺灣東峰DOFLUID DFA-04-3C2-D DFA-06-3C2-D DFB-02-2D2
DC24V EDG-01-H-PNT11 EFBG-03-125C
臺灣東峰DOFLUID EBG-06-2-L DFA-03-2B11B-A220V DFA-02-3C5-A220
臺灣東峰DOFLUID DFA-02-2B2-A220 DFA-04-2B11B-ET-A220
DFA-03-3C5 DFB-02-3C60
最高使用壓力
最高使用流量
最大容許背壓
最高操作頻率
濾油綱精度
油溫范圍
315kgf/cm2
63lpm
140kgf/cm2
300CPM
25mm
0 ～ 55°C
電磁線圈
電源
型式
頻率(Hz)
電壓(V)
在額定電壓之下激磁電流和功率
額定電壓
使用范圍
起動電流(A)
保持電流(A)
功率(W)
AC
A110
50
100
90-110
1.80
0.51
--
60
100
90-110
1.60
0.38
--
110
99-121
1.60
0.45
--
A120
50
110
99-121
1.60
0.58
--
60
120
108-132
1.60
0.49
--
A220
50
200
180-220
1.40
0.40
--
60
200
180-220
1.10
0.30
--
220
198-242
1.10
0.30
--
A240
50
220
198-242
0.80
0.27
--
60
240
216-264
0.81
0.23
--
R110
50
100
90-110
0.46
0.46
--
60
110
99-121
0.33
0.33
--
R220
50
200
180-220
0.19
0.19
--
60
220
198-242
0.15
0.15
--
DC
D12
12
10.8-13.2
2.20
2.20
31
D24
24
21.6-26.4
1.10
1.10
電磁線圈之技術資料
※ 電壓變動容許范圍為額定電壓±10%
※ 耐電壓1500V/sec。
※ 絕緣電阻100MΩ以上。
※ 切換作動其瞬間時間約0.1秒。
SWH-G02電磁換向閥訂貨型號說明：
SWH
-G
-02
-C2
-A220
-10
-LS
系列號
安裝型式
公稱閥徑
閥芯型式
線圈型號
接線方式
附加功能
高壓大流量電磁方向閥
油路板式
6mm
參閱型式表
①
②
③
①線圈型號
線圈型號
參數
線圈型號
參數
A240
AC240V,60Hz;AC220V,50Hz
R220
AC220V,60Hz;AC200V,50Hz
A220
AC220V,60Hz;AC200V,50Hz
R120
AC120V,60Hz;AC110V,50Hz
A120
AC120V,60Hz;AC110V,50Hz
R110
AC110V,60Hz;AC100V,50Hz
A110
AC110V,60Hz;AC100V,50Hz
D12
DC12V
R240
AC240V,60Hz;AC220V,50Hz
D24
DC24V
②接線方式 ③附加功能
10
接線盒附指示燈
20
插式接線座附指示燈
空白
標準型式
LS
附加低沖擊電壓功能
SWH-G02電磁換向閥注意事項：
1、附加說明
使用規格表以外之通路，請向最近之辦事處洽詢。
2、安裝方向
無彈簧式，電磁換向閥軸線應水平安裝，其他之形式無限制。
3、安裝面
將電磁換向閥之安裝面，表面精糙度加工至以內，平面度0.01mm以內
4、無彈簧式
使用無彈簧式(非機械定位)在切換回路時，為防止電磁換向閥反向運動，請連續激磁(通電)。使用機械定位式在解除連續激磁時，應使T管單獨連接。不單獨接T管，共用管路則由於其他閥的換向產生壓力沖擊，可能致使電磁換向閥反向。當共用管時，在T管路中裝入單向閥，或參考以下實驗的例子，適當延長T配管的長度。
5、機械定位式電磁換向閥耐壓力沖擊實驗
測試方法與主旨：切換沖擊壓力發生源之電磁換向閥時，未發生不通電供試機械定位式電磁換向閥閥芯反向的界限，測定此時的P管壓力。
測試條件：
流量：26 l/min
設定壓：P管壓力35kgf/cm2
型號：
SWH-G02-C22M-D24-20
SWH-G02-C2-A240-20
SWH-G02-C2-D24-10
SWH-G02-C2-D24-20
SWH-G02-C2M-A240-10
SWH-G02-C2M-A240-20
SWH-G02-C2M-D24-10
SWH-G02-C22M-D24-20
SWH-G02-C22M-A240-10
SWH-G02-C22M-A240-20
SWH-G02-C22M-D24-10
SWH-G02-C22M-D24-20
SWH-G02-C23-A240-10
SWH-G02-C23-A240-20
SWH-G02-C23-D24-10
SWH-G02-C23-D24-20
SWH-G02-C3-A240-10
SWH-G02-C3-A240-20
SWH-G02-C3-D24-10
SWH-G02-C3-D24-20
SWH-G02-C3-I-A240-10
SWH-G02-C3-I-A240-20
SWH-G02-C3-I-D24-10
SWH-G02-C3-I-D24-20
SWH-G02-C3M-A240-10
SWH-G02-C3M-A240-20
SWH-G02-C3M-D24-10
SWH-G02-C3M-D24-20
SWH-G02-C4-A240-10
