YJD-HX-500回轉下料器 YJD-26旋轉下料閥
星型卸灰閥也稱電動卸灰閥是除塵設備排灰、送風和其它設備給料的主要設備，適用于粉狀物料和顆料狀物料。為環保、冶金、化工、糧食、食品等廣泛應用的給料卸料機。

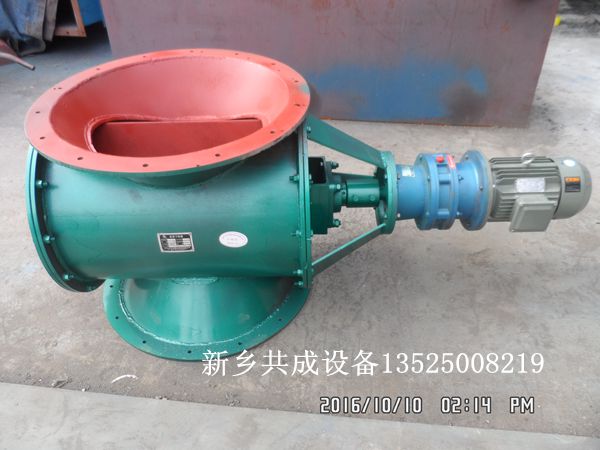

500型旋轉下料閥實物圖：
旋轉下料閥 電動卸料閥特點：
1、結構緊湊，造型美觀，使用方便。
2、運轉平穩，噪音低。
3、由于軸承、齒箱離開殼體一段距離，對于高溫、潤滑都有較大改善。
4、本廠也可按用戶要求設計制造。（支架聯軸器皮帶鏈條傳動）
5、YJD-500*500星型卸灰閥采用00號減速機專用潤滑脂，請定期檢查，加油。
旋轉下料閥 電動卸料閥 內部結構：
1.通過采用行星轉動原理,輸入輸出軸在同一軸線上,而且有與電機直聯一體的獨特性,因而結構緊湊造型美觀新穎、體積小、重量輕.
2.密封性能優越、給料均勻穩定、卸料運行平穩、噪聲低、故障少、使用壽命長、耐磨性高.
3.軸承、齒箱、遠離閥體、避免高溫灰塵的影響,前后端蓋密封性能好,防止灰塵外泄,延長機動件、潤滑系統的使用壽命。
4.過載能力強,耐沖擊慣性力小,適用于起動頻繁和反正轉.
5.新鄉市共成振動設備有限公司根據用戶需要配置特殊專用電機,如防爆、調頻、調速、船用電機等，以滿足用戶特殊要求.在材質上也可根據用戶需要進行特殊加工,如耐高溫、耐腐蝕、不銹鋼、柔性葉片、防爆葉輪等。
?
YJD-HX型
旋轉下料閥 電動卸料閥 主要技術參數：
|
YJD-型號 Type |
每轉體積 |
減速電機型號 | 轉速 | 工作溫度 | 重量 | 安裝聯接尺寸 | ||||||||
| KW | r/min | ℃ | Kg | A | B | C | A1 | B1 | C1 | H | L | N-Φ | ||
| 2型 | 2立升/轉 | XLD2-59-0.55 | 24 | ≤280 | 80 | Φ240 | Φ200 | Φ150 | 240 | 200 | 150 | 240 | 870 | 8-Φ11 |
| 4型 | 4立升/轉 | XLD2-59-0.55 | 24 | ≤280 | 100 | Φ280 | Φ240 | Φ180 | 280 | 230 | 180 | 280 | 910 | 8-Φ13 |
| 6型 | 6立升/轉 | XLD2-59-0.55 | 24 | ≤280 | 120 | Φ300 | Φ260 | Φ200 | 290 | 250 | 200 | 300 | 930 | 8-Φ13 |
| 8型 | 8立升/轉 | XLD3-59-0.75 | 24 | ≤280 | 130 | Φ320 | Φ280 | Φ220 | 310 | 270 | 220 | 320 | 995 | 8-Φ13 |
| 10型 | 10立升/轉 | XLD3-59-1.1 | 24 | ≤280 | 140 | Φ340 | Φ300 | Φ240 | 330 | 290 | 240 | 340 | 1030 | 8-Φ15 |
| 12型 | 12立升/轉 | XLD3-59-1.1 | 24 | ≤280 | 150 | Φ360 | Φ320 | Φ260 | 350 | 310 | 260 | 360 | 1050 | 8-Φ15 |
| 14型 | 14立升/轉 | XLD3-59-1.1 | 24 | ≤280 | 165 | Φ380 | Φ340 | Φ280 | 380 | 330 | 280 | 380 | 1070 | 8-Φ18 |
| 16型 | 16立升/轉 | XLD3-59-1.1 | 24 | ≤280 | 175 | Φ400 | Φ360 | Φ300 | 400 | 350 | 300 | 400 | 1090 | 8-Φ18 |
| 18型 | 18立升/轉 | XLD3-59-1.5 | 24 | ≤280 | 210 | Φ420 | Φ380 | Φ320 | 420 | 370 | 320 | 420 | 1140 | 8-Φ18 |
| 20型 | 20立升/轉 | XLD3-59-1.5 | 24 | ≤280 | 230 | Φ440 | Φ400 | Φ340 | 440 | 390 | 340 | 440 | 1160 | 8-Φ18 |
| 26型 | 26立升/轉 | XLD4-59-1.5 | 24 | ≤280 | 300 | Φ500 | Φ460 | Φ400 | 510 | 450 | 400 | 520 | 1260 | 8-Φ18 |
| 30型 | 30立升/轉 | XLD4-59-2.2 | 24 | ≤280 | 350 | Φ540 | Φ500 | Φ440 | 540 | 490 | 440 | 560 | 1335 | 8-Φ18 |
| 40型 | 40立升/轉 | XLD4-59-/3 | 24 | ≤280 | 570 | Φ610 | Φ560 | Φ480 | 600 | 550 | 480 | 620 | 1470 | 16-Φ18 |
| 60型 | 60立升/轉 | XLD4-59-3 | 24 | ≤280 | 600 | Φ660 | Φ610 | Φ500 | 660 | 6610 | 500 | 680 | 1500 | 16-Φ18 |
| 80型 | 80立升/轉 | XLD5-59-4 | 24 | ≤280 | 490 | Φ670 | Φ620 | Φ540 | 670 | 620 | 540 | 720 | 1580 | 16-Φ18 |
| 100型 | 100立升/轉 | XLD5-59-4 | 24 | ≤280 | 900 | Φ740 | Φ680 | Φ600 | 730 | 680 | 600 | 800 | 1700 | 16-Φ18 |
| 250型 | 250立升/轉 | XLD6-59-5.5 | 24 | ≤280 | 1100 | 1060×900 | 960×800 | 860×700 | 1000 | 2050 | 22-Φ20 | |||
