一、適用范圍

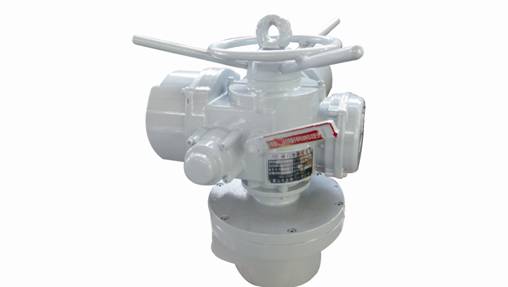

HQ型閥門電動裝置由第一級HZ1、HZ2型多回轉閥門電動裝置和第二級WQ、NGW型疊加減速器兩部分組成，是我廠廣泛地吸取了國內外閥門控制的先進經驗而設計的產品。戶外型、隔爆型和戶外隔爆型部分回轉閥門電動裝置，適用于球閥、蝶閥風門等關閉件作部分回轉的閥門及類似設備。其中HKQ系列適用于要求快速（3.75~15秒，最快1.5秒）啟閉球閥、蝶閥的場所。開關型號為HQ，調節型為HQD。
本產品由HQ1、HQ2兩大系列產品組成。
二、產品特點
u 它可以現場操作、也可遠距離操作；
u 可以單臺控制也可多臺集中控制。
u 現場操作時可以手動，也可電動，手電動相互聯鎖。
u 具有結構緊湊，性能可靠，調整方便等特點。
u 現場、遠程控制式，常規整體型HQ/XY系列，用于要求電控箱與常規電動裝置組合一體，可現場獨立操作，也可遠距離控制；
u 普通型產品全部技術性能符合GB/T24923-2010《普通型閥門電動裝置技術條件》的規定。
u 隔爆型產品全部技術性能符合GB/T24922-2010《隔爆型閥門電動裝置技術條件》的規定。
三、工作環境及技術參數
u 普通型適用于下列條件：
u 海拔高度：不高于1000米
u 環境溫度：-20～60℃
u 工作環境：不含有強腐蝕性、易燃、易爆的介質
u 電源：三相四線制，380V、415V、660V，50Hz或60Hz；
u 單相220V，50Hz；直流220V或其它電壓等級，
u 控制線路220V，指示線路6V
u 短時工作制：S2短時定額，其時限為10min
u 耐振：能承受頻率為10Hz，加速度為0.5g(g為重力加速度)
u 閥門啟閉轉角可提供45、110、180等角度。
u 工作方式：S2短時定額，時限為10min
u 防護等級：IP54（特殊訂貨可達IP67)
四、連接尺寸（詳見說明書）
