一、閥門啟閉扭矩連續測試裝置適用范圍

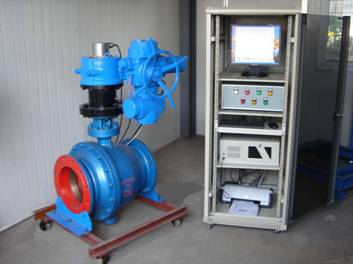

黃山良業牌閥門氣動裝置扭矩連續測試裝置（以下簡稱測試裝置），適用于對閥門氣動裝置進行扭矩及相應的開度檢測，以及對閥門氣動裝置出廠檢驗和型式檢驗各項性能指標的測試，包括壽命試驗，完全符合技術標準JB/T8864-2014的要求。
該測試裝置，可以在壓力和工況條件下，測試或連續測試閥門氣動裝置的開啟和關閉時的扭矩和開度，并能實時顯示、存儲、輸出打印各測試值的曲線圖，給閥門氣動裝置的設計，制造提供數字依據，給使用部門的閥門氣動裝置配套選型帶來一種好方法，提供一種新的檢測設備。
二、閥門啟閉扭矩連續測試裝置產品特點
扭矩傳感器精度：0.5%。扭矩測試系統的測量誤差≤1%。
測試裝置的機械部分與測控顯示系統分置。且兩部分連接方便、快捷（電纜連接線長≥5m）。
測試裝置能顯示閥門氣動裝置扭矩測試過程中任一開度位置的扭矩值，并能輸出、存儲、打�。鈩友b置開度位置與扭矩值對應曲線圖）。
測試裝置安裝方式為立式。
測試裝置通過過渡接盤與閥門氣動裝置的連接座連接。閥門氣動裝置與測試裝置驅動連接的聯軸器由用戶自備。
為使測試裝置與閥門氣動裝置方便連接，聯軸器采用三爪離合器連接方式，傳感器輸出軸三爪由供方按大扭矩設計制造。其連接結構與尺寸由供需雙方確認。
三、閥門啟閉扭矩連續測試裝置工作環境及技術參數
環境溫度：-20～60℃；
相對濕度：≤95%（25℃）；
大氣壓力：80～110kPa；；
不含有腐蝕性、易燃、易爆介質。
電源：三相380VAC，50HZ；
控制電源：24VDC；
短時工作制：其時限為10min；
防護等級：IP65；
扭矩測量范圍：20000－50000N.m；
四、閥門啟閉扭矩連續測試裝置連接尺寸（詳見說明書）
