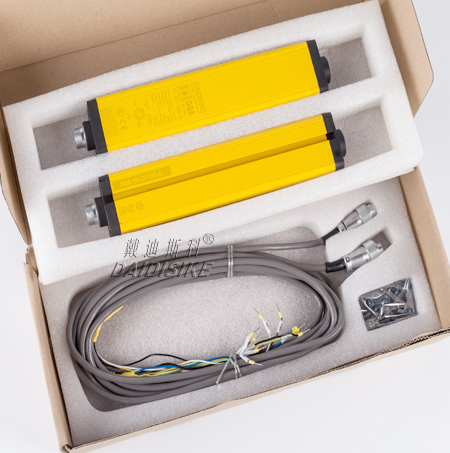

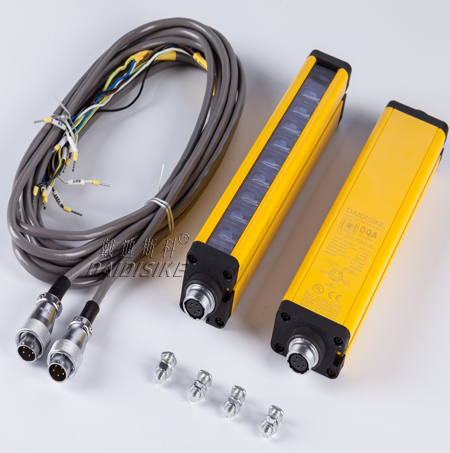

光柵組成元件：
發射器： 由若干發射器件組成，發射紅外光線;
接收器： 由若干接收器件組成，接受紅外光線，與發射器的發射器件一一對應，形成保護光幕，產生通光、遮光信號，同時通過信號電纜將信號傳輸給控制器對外部設備進行控制;
信號電纜：用來傳輸控制器和發射器、接收器之間的信號;
控制電纜：用來連接控制器和機床、設備，以實現機床或其他設備的安全控制;

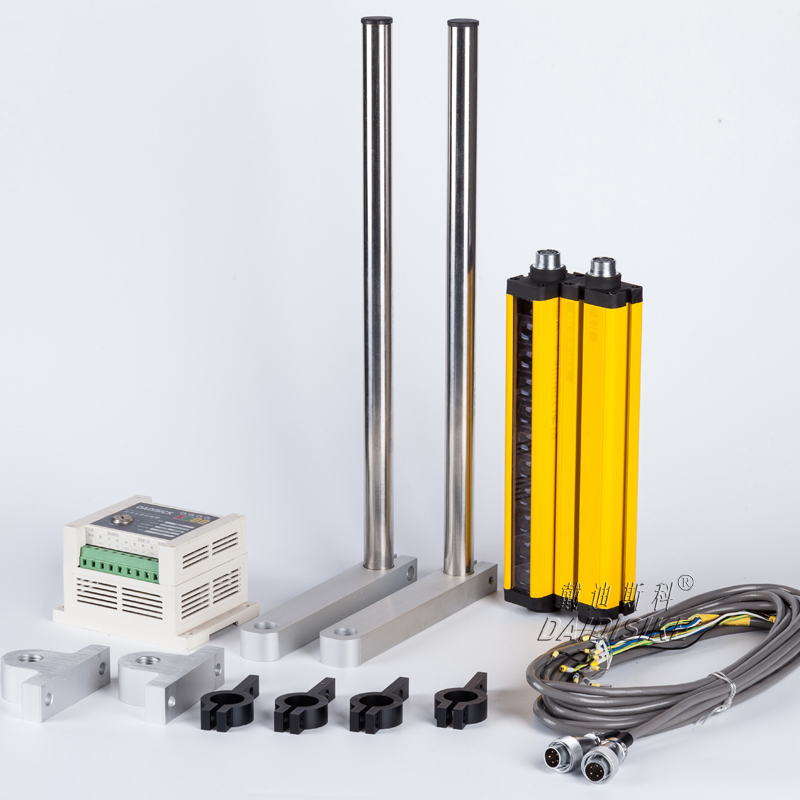

安裝支架：把發射器與接收器固定在機臺上;
1.抗干擾能力強
2.使用壽命長
3.靜電噴涂金屬漆
4.信號模式多樣具有NPN PNP 繼電器輸出等多種模式
5.防塵防水等級IP65(防水潑濺)
6.反應速度最快15ms
7.支持反接保護
9.型號多樣具有常規三個系列8. 支持過壓保護
10.適用各類液壓、鍛壓、焊接、剪切等大中小型設備
光柵技術參數：
光幕形式：對射式 檢測距離：30~3000mm、30~6000mm
反應時間：小于15ms 抗光干擾：10000Lux（入射角≥5℃）
防護等級：IP65 控制器：DQCA DQCA2
電源電壓：DC12/24V AC110-220V（配控制器、繼電器無源輸出）
消耗電流：≤200mA
輸出：NPN/PNP型，灌入電流500mA，壓降1.5V以下，極性、短路、過載保護
指示燈：投光器：電源指示燈（紅色）；受光器：輸出指示燈 通光（綠色） 遮光（紅色）
光源：調制紅外LED 連接方式：圓形航空插座，配專用連接電纜，投光器5芯，受光器5芯
殼體材料：鋁合金，端口：ABS增強尼龍
