功能特點及分類
型式
按車位布置形式分：
1）全地上布置：有二層、三層、四層、五層，一般不超過五層，但也七層以上的，有的還做到了18層，但相對于低層提升速度要提高以保證客戶使用要求。
2）半地下布置：這種布置形式比全地上布置能多建車位，空間利用率高，但土建投資大。
3）重列式布置：（對于只能設置一個車道，或設置兩個車道太浪費，但有能停放兩排或兩排以上車輛長度的停車位時，可用這種方式布置）這種布置可充分利用平面減少車道占地，但進出車較麻煩一些。
按提升方式分：
1）鋼絲繩提升型式
2）鏈條提升型式
3）液壓缸提升型式
4）螺桿提升型式
5）組合提升型式
2.3按設備結構分：

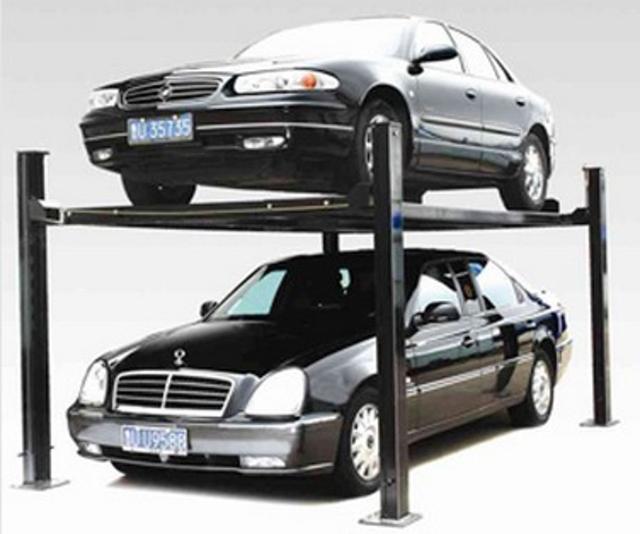

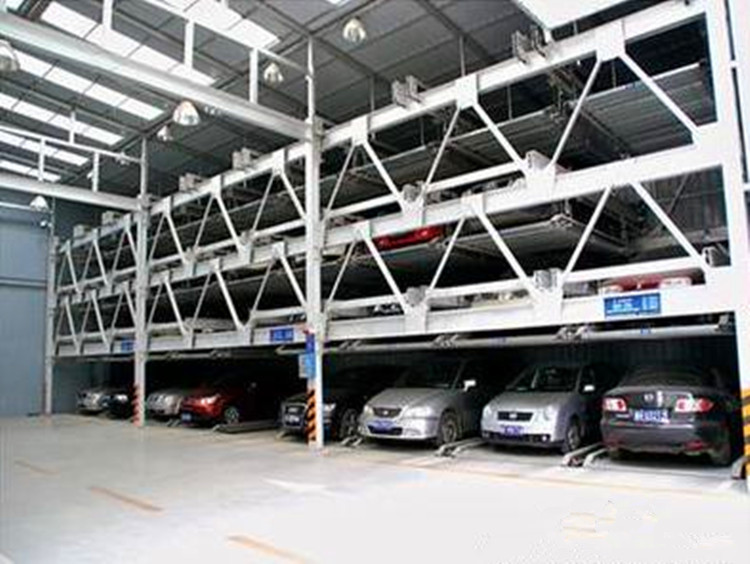

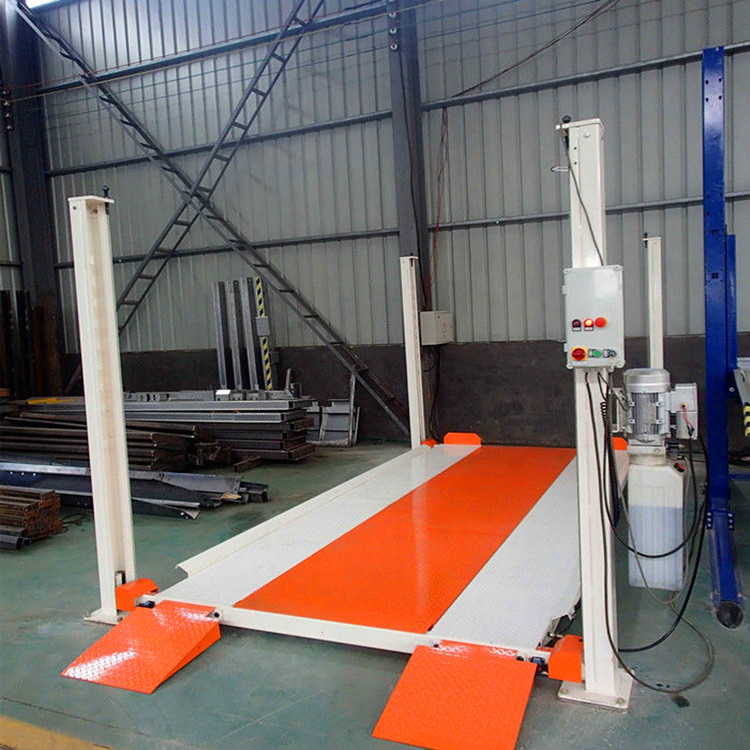

1）四柱結構型式：這種型式的停車設備的鋼結構框架穩定性好，有較好的強度和剛度，特別適用于多層式或重列式的升降橫移類停車設備。

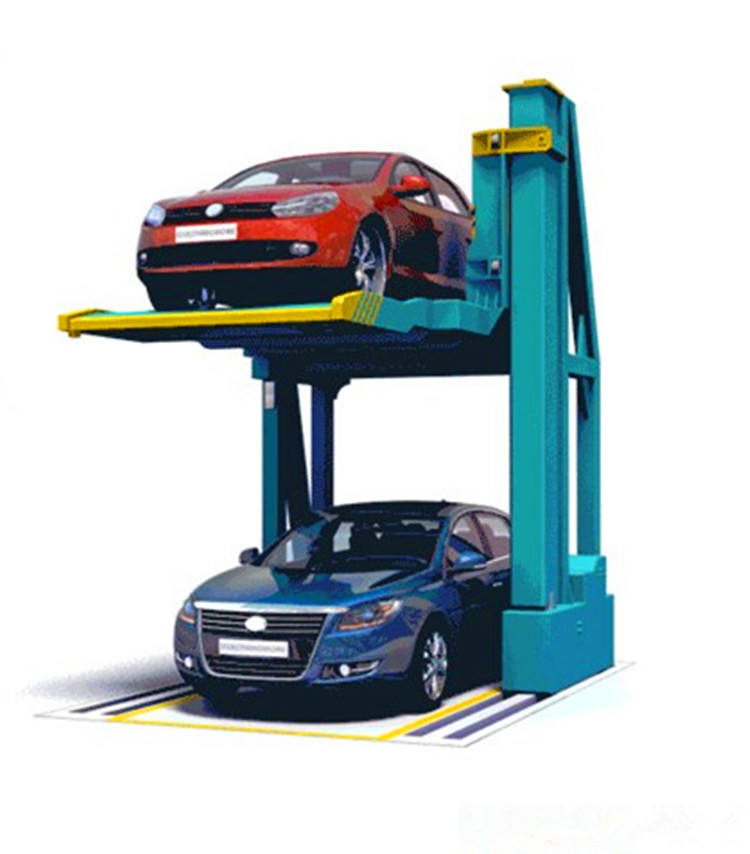

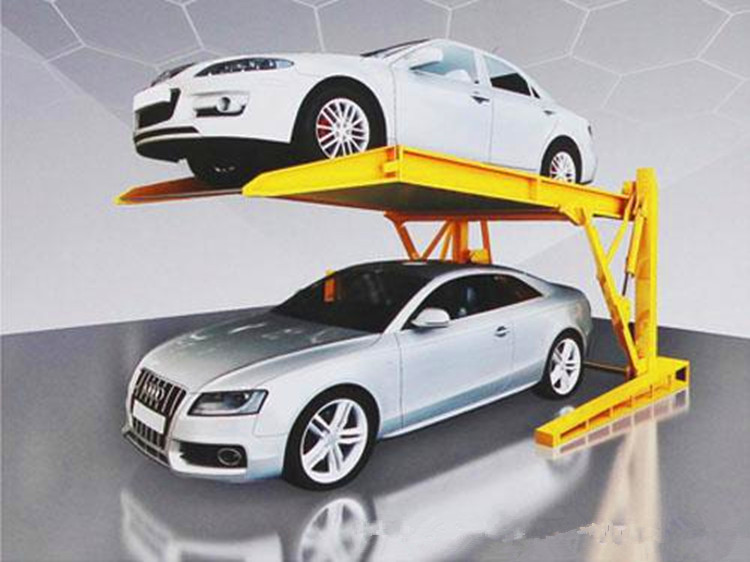

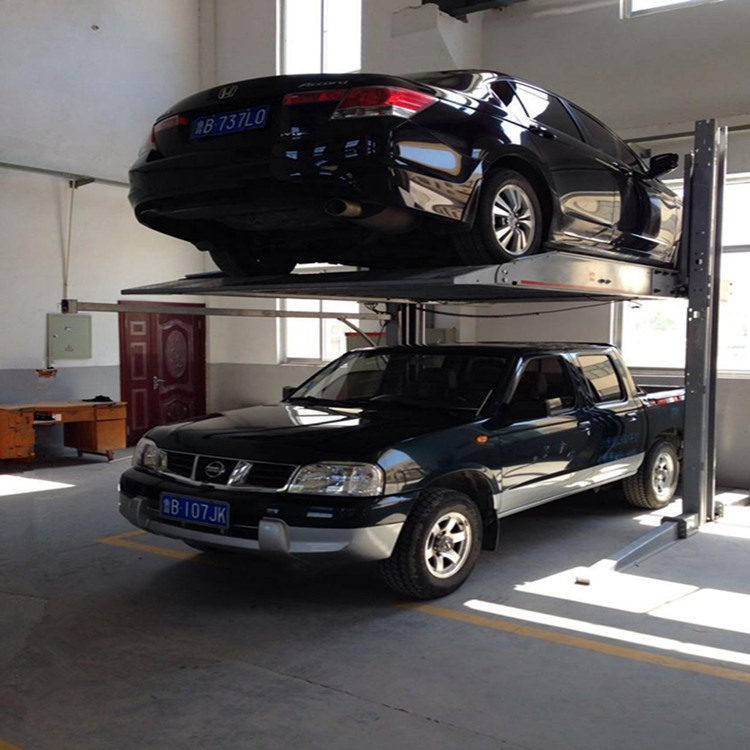

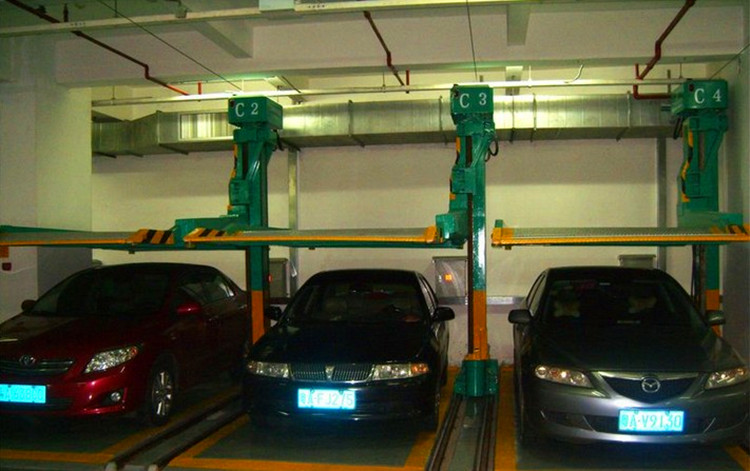

2）二柱結構型式，亦叫后懸臂型式：這種型式的停車設備優點是視野寬闊，存取車方便。缺點是對設備運行的穩定性和結構框架的強度、剛度、設計要求嚴。大多用于二層式升降橫移類停車設備。
升降橫移類停車設備外形尺寸中長、寬具體要求
|
車型 |
設備裝置尺寸范圍 |
備注 |
|
|
長L（mm） |
寬W（mm） |
|
|
|
小型車 |
5000~5300 |
2250~2350 |
|
|
中型車 |
5300~5500 |
2350~2450 |
推薦選用 |
|
大型車 |
5500~5800 |
2400~2550 |
推薦選用 |
|
特大型型車 |
5800~6300 |
2550~2700 |
|
升降橫移類停車庫裝置尺寸中高度要求
|
型式 |
停車設備層數 |
設備裝置尺寸范圍 |
備注 |
|
高 H（mm） |
|
|
|
|
地面上 |
二層停車庫 |
3500~3650 |
|
|
三層停車庫 |
5650~5900 |
|
|
|
四層停車庫 |
7450~7700 |
|
|
|
五層停車庫 |
9300~9550 |
|
|
|
半地下 |
底坑一層 |
1900~2100 |
地面上高度要求與上同 |
