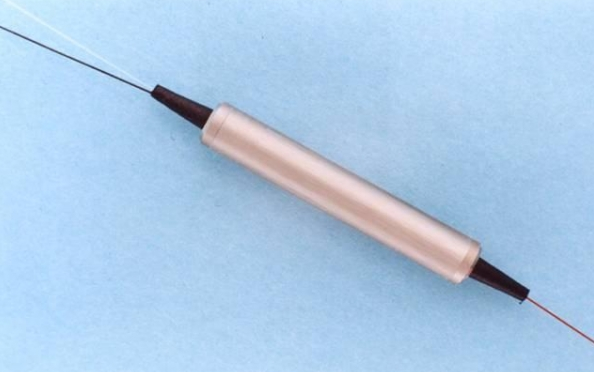

偏振光纖分束器（1*2）
【特點】
1.高穩定性和可靠性
2.高消光比
3.低插入損耗，高回波損耗
【應用】
1.相干通信系統
2.實驗室研究
3.光纖陀螺，光纖傳感
【性能指標】
|
Parameters參數 |
Unit單位 |
Values值 |
||||
|
Grade級別 |
- |
P級 |
A級 |
P級 |
A級 |
|
|
Center Wavelength中心波長 |
nm |
1310，1550 |
1064，980 |
|||
|
Operating Wavelength Range工作波長范圍 |
nm |
±40 |
±20 |
|||
|
Typ. Insertion Loss at 23℃插入損耗典型值@23℃ |
dB |
0.4 |
0.5 |
0.6 |
0.7 |
|
|
Max. Insertion Loss at 23℃插入損耗最大值23℃ |
dB |
0.6 |
0.7 |
0.8 |
0.9 |
|
|
Min. Extinction Ratio at 23℃最小消光比23℃ |
dB |
22 |
20 |
22 |
20 |
|
|
Directivity方向性 |
dB |
50 |
||||
|
Min. Return Loss最小回波損耗 |
dB |
50 |
||||
|
Max. Optical Power(CW)最大光功率 |
mW |
300 |
||||
|
Max. Tensile Load最大拉伸力 |
N |
5 |
||||
|
Fiber Type光纖型號 |
Port 1 & 2 |
- |
PM Panda fiber |
|||
|
Port 3 |
|
SMF-28E, Hi1060 or PM Panda fiber |
||||
|
Operating temperature工作溫度 |
℃ |
-5~+70 |
||||
|
Storage temperature存儲溫度 |
℃ |
-40~+85 |
||||
注: 熔接器及端面損耗，不包括連接器，在常溫條件下
【訂購信息】
|
產品 |
工作波長 |
等級 |
尾纖規格 |
光纖長度 |
連接頭類型 |
|
|
980 1064 1310 1550 |
P A |
1.祼光纖=0 2.松套管=900um 3.松套管=2.0 4.松套管=3.0 |
1=1m 2=1.5m C=客戶要求 |
0=None 1=FC/APC 2=FC/PC 3=SC/APC 4=SC/PC 5=LC |
