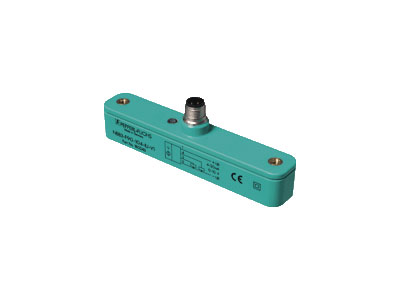

上海兆茗電子科技有限公司正在我的備件網團購P+F位移編碼器PM1080-F90-IU-V1，限時2周內拼單優惠折扣5%-20%
感應定位系統F90有兩種不同的版本。在版本PMI ...- F90-IU-V1中，定位系統在輸出端提供電流和電壓信號，這是比例的到衰減元件的位置。除了當前的信號，版本PMI ...- F90-IE8-V15提供了獨立教授2個開關點的可能性通過直接在傳感器上的簡單的鍵行程并通過2個開關輸出來表示它們。
輸出狀態兩個開關輸出由2個附加LED指示。
版本PMI ... -F90-IU-V1
輸出信號：4 mA ... 20 mA和0 V ... 10 V
版本PMI ... -F90-IE8-V15
輸出信號：4 mA ... 20 mA和2個可編程開關級
PMI ... -F90-IE8-V15傳感器PMI ... -F90-IE8-V15在后部配有2個小鍵，它們位于稍微凹進的位置，用于編程切換點。鍵被標記為“教導”，S1用于切換點S1和點S2。
對于切換點，請按如下步驟進行：
- 用于位置檢測的衰減元件必須放置在所需的位置，即用于教導的切換點。
- 現在啟動相應的2個按鈕至少2秒鐘。相關的開關狀態LED開始閃爍，因此表示傳感器現在處于“示教模式”中。
- 再次按下鍵確認所需切換點。開關狀態LED現在只要持續點亮衰減元件不動。
切換點現在已經完成。在學習切換周圍±1 mm的執行器的可調范圍內，相關的開關輸出切換到活動狀態。
|
Technical data |
|
|
General specifications |
|
|
Switching element function |
analogue, current or voltage output |
|
Object distance |
max. 3 mm |
|
Installation |
bdable |
|
Reduction factor rAl |
0.45 |
|
Reduction factor rCu |
0.4 |
|
Reduction factor rV2A |
0.75 |
|
Measurement range |
0 ... 80 mm |
|
Nominal ratings |
|
|
Operating voltage |
18 ... 30 V |
|
Reverse polarity protection |
protected against reverse polarity |
|
Short-circuit protection |
pulsing |
|
Output voltage |
0 ... 10 V |
|
Output rated operating current |
4 ... 20 mA |
|
Linearity error |
± 0.4 mm |
|
Temperature drift |
± 0.5 mm (-25 °C ... 70 °C) |
|
Repeat accuracy |
± 0.1 mm |
|
Resolution |
125 μm |
|
No-load supply current |
≤ 35 mA |
|
Load resistor |
voltage output: > 1000 ? |
|
current output: < 400 ? |
|
|
Operating voltage display |
LED green |
|
Standard conbity |
|
|
Standards |
IEC / EN 60947-5-2:2004 C-UL listed: 57M3, IND CONT. EQ., "Powered by Class 2 Power Source" |
|
Ambient conditions |
|
|
Ambient temperature |
-25 ... 70 °C (248 ... 343 K) |
|
Mechanical specifications |
|
|
Connection type |
M12 connector |
|
Housing material |
ABS |
|
Protection degree |
IP67 |
