| （車削） | （車削＆車銑） | ||||||
|---|---|---|---|---|---|---|---|

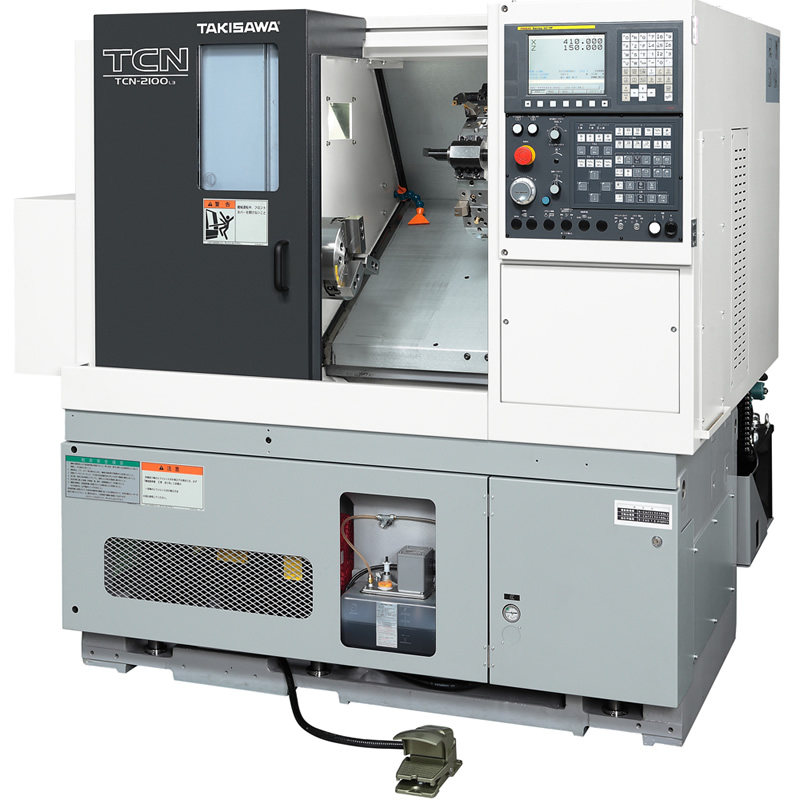

| TCN-2100 L3 | TCN-2100 L6 | TCN-2100CM L3 | TCN-2100CM L6 | ||||
| 卡盤尺寸 | inch | 8 | 8 | 8 | 8 | ||
| 刀架形式 |
8工位刀架 （直裝式） |
12工位刀架 （直裝式） |
8工位刀架 （直裝式） |
12工位刀架 （直裝式） |
旋轉刀具式 12工位刀架 |
旋轉刀具式 12工位刀架 |
|
| 最大加工直徑 | mm | φ400 | φ340 | φ400 *2 | φ340 *2 | φ280 | φ280 |
| 最大加工長度 | mm | 300 | 600 | 208 | 508 | ||
| 棒料加工直徑 *1 | mm | φ51 | φ51 | φ51 | φ51 | ||
| 主軸轉速 | min-1 | 3200 [OP. 5000] | 3200 [OP. 5000] | 3200 [OP. 5000] | 3200 [OP. 5000] | ||
| 旋轉刀具轉速 | min-1 | - | - | 6000 | 6000 | ||
| 快速進給速度 | m/min | X : 24 / Z : 30 | X : 24 / Z : 30 | X : 24 / Z : 30 | X : 24 / Z : 30 | ||
|
主軸電機 （30分鐘,S3 60%/連續） |
kW | 11/9 | 11/9 | 11/9 | 11/9 | ||
|
旋轉刀具主軸電機 （15分鐘/連續） |
kW | - | - | 5.5/3.7 | 5.5/3.7 | ||
| 機床高度 | mm | 1700 | 1700 | 1700 | 1700 | ||
| 占地面積 | mm | 1800×1532 | 2095×1532 | 1800×1532 | 2095×1532 | ||
| 機床重量 | kg | 2700 | 3200 | 2800 | 3300 | ||
*1) 如果安裝不同的卡盤和氣缸，則可加工的棒料外徑會不同。
*2) 關于L6式樣的加工范圍，其最大加工直徑有可能因工件大小而受到限制。詳情請參考產品目錄的“關于加工范圍”。
