| 產品參數 | |||
|---|---|---|---|
| 功率 | 6KW | ||
| 重量 | 1500 | ||
| 材質 | 全不銹鋼 | ||
| 加工定制 | 是 | ||
| 適用范圍 | 直安裝的成束電線電纜火焰光纜垂直蔓延試驗 | ||
| 是否進口 | 否 | ||
| 測量對象 | 電線電纜、光纜、電力電纜等 | ||
| 外形尺寸 | 4000*4000*5300mm（占地面積） | ||
| 工作室尺寸 | 1000*2000*4000mm(燃燒箱體) | ||
| 溫度控制方式 | PID智能控溫 | ||
| 空氣流量計 | 100L/min，2個 | ||
| 燃?xì)饬髁?/span> | 25L/min，2個 | ||
| 空氣壓力表 | 5kg/cm2，2個 | ||
| 燃?xì)鈮毫Ρ?/span> | 2kg/cm2 | ||
| 2個 | |||
| 燃燒噴燈標準功率 | 符合標準 | ||
| 火焰檢測裝置 | K型進口美國熱電偶2只 | ||
| 品牌 | 凱特爾 | ||
.jpg)

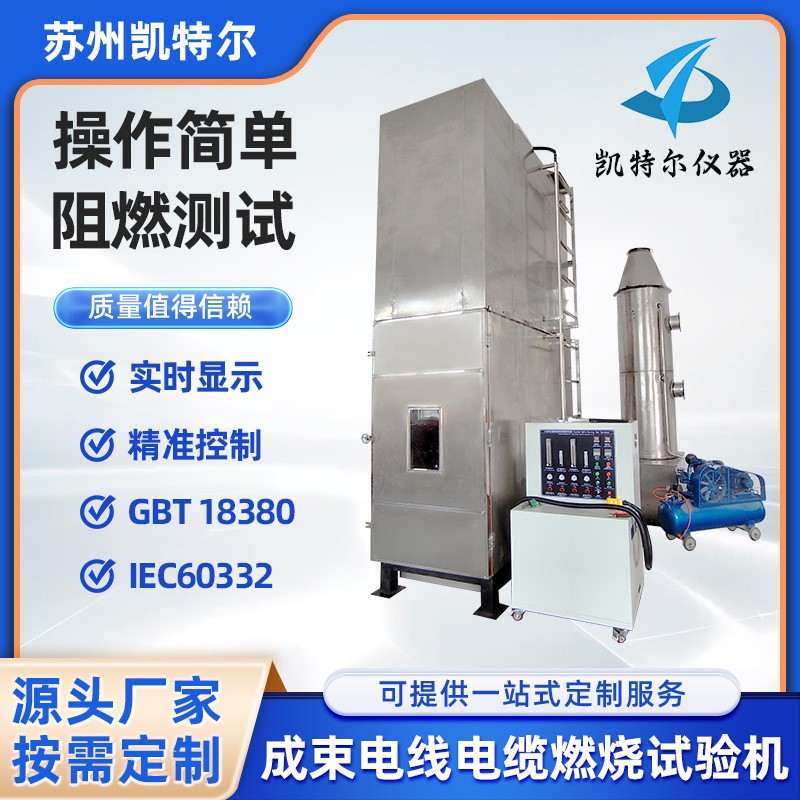

K-R60332成束電線電纜燃燒試驗機
符合標準：
GB/T18380.31-2022/IEC60332-3-10：2018《電纜在火焰條件下的燃燒試驗第3部分：垂直安裝的成束電線電纜火焰垂直蔓延試驗 試驗裝置》，
GB/T19666-2019《阻燃和耐火電線電纜或光纜通則》標準的表5阻燃性能要求；
GB/T18380.32-2022/IEC60332-3-21：2018《電纜和光纜在火焰條件下的燃燒試驗第32部分：垂直安裝的成束電線電纜火焰垂直蔓延試驗AF/R類》；
GB/T18380.33-2022/IEC60332-3-22：2018《電纜和光纜在火焰條件下的燃燒試驗第33部分：垂直安裝的成束電線電纜火焰垂直蔓延試驗A類》，
GB/T18380.34-2022/IEC60332-3-23：2018《電纜和光纜在火焰條件下的燃燒試驗第34部分：垂直安裝的成束電線電纜火焰垂直蔓延試驗B類》，
GB/T18380.35-2022/IEC60332-3-24：2018《電纜和光纜在火焰條件下的燃燒試驗第35部分：垂直安裝的成束電線電纜火焰垂直蔓延試驗C類》
設備組成：
試驗箱、電器控制系統、空氣源、引燃源流量控制系統（丙烷燃?xì)夂涂諝鈮嚎s氣體鋼梯、滅火裝置、排放物凈化裝置等組成。 （參看圖一）
1、試驗裝置
1.1試驗箱：實驗裝置應是一個寬（1000±100）mm，深（2000±100）mm和高（4000±100）mm的自立箱體,箱底應高出地面。試驗箱的周邊應密封，空氣從箱底距前墻（150±10）mm處打開一個（800±20）mm×（400±10）mm的進氣口流入箱內，應在箱頂部的后面開一個（300±30）mm×（1000±100）mm的出氣口。試驗箱的后墻和兩側應采用傳熱系數約為0.7W·m-2·K-1的熱絕緣，1.5mm厚的USU304不銹鋼板，中間包覆65mm厚的保溫礦物纖維，外為1.5mm厚的USU304不銹鋼板（見圖二）。鋼梯與試驗箱后墻之間的距離為（150±10）mm，鋼梯最下面得橫檔距地面（400±5）mm。電纜試樣的最低處距地面約100mm（見圖二）
1.2空氣源：
1.2.1進氣口裝有數顯空氣速度風速計，能直觀地讀出并能控制通過箱體空氣的氣體流量為（5000±500）L/min，試驗過程中能穩定空氣流速。
1.2.2試驗完畢后：如果停止供火一小時試樣還在燃燒，設有報警和采用強行停止燃燒的淋雨裝置。
1.3鋼梯類型：寬（500±5）mm標準型鋼梯，寬（800±10）mm寬型鋼梯（見圖四），材質為SUS304不銹圓鋼
1.4排放凈化物裝置：
1.4.1試驗箱上部裝有數顯風速計確保風的流速小于8M/S，不會影響試驗箱內空氣流量。
1.4.2煙霧的收集和洗滌煙塵裝置：采用SUS304不銹鋼，直徑為800mm高度為3500mm（見圖三）。煙霧收集塔分為三部分：噴淋裝置、煙塵過濾裝置、排煙裝置。噴淋裝置：為特種過濾材料提供噴水，保持特種過濾材料有效地過濾煙塵。煙塵過濾裝置：采用飲用水之過濾材料過濾，能有效的過濾煙塵使排出的煙為白色煙霧，基本符合環保要求。便于清洗和更換，并配送二套。排煙裝置：裝有大功率的排風扇，執行強制性排風，并且安裝有電動閘門能控制風的流速。
2、引燃源
2.1引燃源類型：包括一個或兩個帶型丙烷燃?xì)鈬姛艏捌渑涮琢髁坑?jì)和文丘里混合器（見圖五a）。其供火表面鉆有242個直徑為1.32mm孔徑的扁平金屬板，這些孔的中心距離為3.2mm，分三排交錯排列，每排分別為81、80和81個，分布在標稱尺為257×4.5mm的范圍內。另外，在噴火板兩側各開一排小孔，這些導向孔可保持火焰的穩定燃燒（噴燈如圖五b）每個噴燈應配備準確裝置以控制丙烷和空氣流入速率?？梢圆捎棉D(zhuǎn)子流量計或質量流量計
2.2引燃源位置：噴燈應水平放置，距電纜試樣前表面（75±5）mm，距試驗箱底部（600±5）mm，并與鋼梯軸線對稱。噴燈供火點應位于鋼梯兩根橫檔之間的中心，并且距試樣下端到少500mm，噴燈系統的中心線應與鋼梯中心線大致一致。
3、安裝條件：
3.1無陽光直射，室溫控制在25±5℃，選擇排煙方便的位置。
3.2高為5米，深為5.5米，寬為4米。
客戶自備：
1.空壓機（壓力大于等于1Mpa）
2.丙烷氣體一瓶，也可以暫時用液化氣
3.水源就是消防水的壓力就可以，至少要0.1Mpa。
