| 產品參數 | |||
|---|---|---|---|
| 是否支持加工定制 | 是 | ||
| 是否進口 | 否 | ||
| 不平衡量減少率 | 0.01 | ||
| 材質 | 45#鋼，型材 | ||
| 測力范圍 | 30KN/10KN/20KN/50KN/100KN | ||
| 測力精度 | 0.5％ | ||
| 測試速度 | 0.01～500mm∕min無級調速 | ||
| 電壓 | 220V | ||
| 電源 | 220V | ||
| 調速范圍 | 0.01～500mm∕min無級調速 | ||
| 讀數準確度 | 0.5％ | ||
| 工件直徑范圍 | 0~9mm | ||
| 功率 | 1500W | ||
| 機臺尺寸(長*寬*高) | 730mm×580mm×1850mm | ||
| 精度 | 0.5％ | ||
| 拉伸空間 | 800mm（即扣除夾具后的） | ||
| 類型 | 微機（電腦控制），數顯控制 | ||
| 頻率范圍 | 50Hz | ||
| 起批量 | 1 | ||
| 示值準確度 | 0.5％ | ||
| 試驗方式 | 上下雙空間 | ||
| 試驗力 | 10000N | ||
| 適用標準 | GBT2951、GB/T228、GB/T16491、JB/T17797、GB/T16825等 | ||
| 適用范圍 | 電線電纜銅絲銅桿鋼絲鋁棒橡膠塑料等 | ||
| 顯示方式 | 電腦，液晶數顯 | ||
| 顯示分辨率 | 0.1px | ||
| 行程 | 1000mm | ||
| 型號 | K-LDW | ||
| 樣式 | 雙柱，伺服式 | ||
| 原理 | 利用電機之正反轉，通過蝸輪與減速機將速度降到試驗所需之速度，再經絲桿傳動，帶動中聯板上下移動配合夾具實現夾具之拉壓過程 | ||
| 允許最大高度 | 100cm | ||
| 重量 | 260kg | ||
| 最大負荷 | 10000kg | ||
| 最大負載 | 10000kg | ||
| 品牌 | 凱特爾 | ||
.jpg)

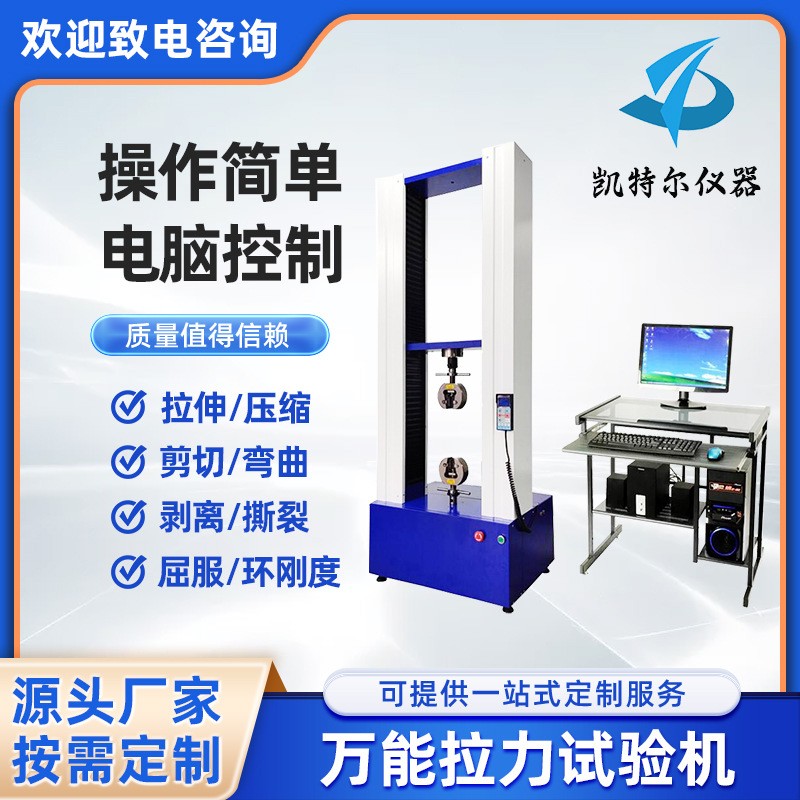

K-LDW微機控制電子萬能試驗機
一、概述：
1.1.電腦式材料試驗機，系全電腦系統控制，用于成品或材料之拉伸、壓縮、彎曲…等靜態物性之試驗，由電腦輸入、控制、執行：(1)等速率控制(2)持續負荷功能(3)真應變速率控制(4)試驗完成后，自動停機功能(5)自動變換試驗容量選擇功能(6)過負載、限電流保護裝置(7)定行程、荷重及遲滯性控制(8)可與標點延伸計配合，區分全程位移與標距延伸量測等功能測試。
1.2.測試結果資料處理系統，可提供標準量測資料及圖形分析功能，及可依各類測試規范，自行設定測試模組等，多種不同功能軟體供選擇，具各種單位顯示轉換功能，及使用彩色顯示，及交談式控制，操作簡易、實用。
1.3.本試驗機適用之工業包括：橡膠、塑膠、鞋業、造紙、包裝、機械五金、建材、汽車零件、電線電纜等行業，適用產品如：自行車、機車、球拍、球棒、建筑五金等材料、零件、鏈條、齒輪、鋼材、陶瓷、復合材料、塑膠、綿紗、不織布、織帶、電線等制品，均可作物性檢驗。
二、原理：
本試驗機主要由電氣和機械兩部分組成；機械部分以電氣部分之電機為原動力，利用電機之正反轉，通過蝸輪與減速機將速度降到試驗所需之速度，再經絲桿傳動，帶動中聯板上下移動配合夾具實現夾具之拉壓過程。試樣經拉伸、壓縮、撕裂或其它形式的破壞后可由顯示器上直接讀出拉力、壓力值、撕裂力值或其它形式的力值，以求得所需之試樣之物性。
三、主要技術參數：
最大試驗力30KN/10KN/20KN/50KN/100KN（可根據客戶需求定制）
感測方式高精度輪輻拉壓式荷重元
顯示器電腦顯示器顯示
多國語言英文 、簡體/繁體中文、日語、西班牙文、法文、德文 、俄文、葡萄牙文
整機精度0.5級
荷重精度0.5級（±0.5℅）
單位切換N（牛頓）、KGF（千克）、LBF（英磅）、G（克）等
有效行程800mm（即扣除夾具后的）
最大試驗寬度400mm
傳動控制方式交流伺服電機
測試速度無級調速（0.01～500mm∕min）
外形尺寸約730mm×580mm×1850mm（長×寬×高）
重量約220kg
保護裝置上下限位保護 、電源短路或漏電保護 、荷重元超負荷保護
額定電壓AC220V
額定頻率50Hz
夾具非金屬拉伸夾具1套
大變形引伸計（選配）自動延伸計，夾持器最大行程：800mm, 分辨率：0.1，夾住刻度線后，隨試樣拉伸自動計算伸長率。
四、依據及適用標準：
①本試驗機符合GB/T16491-96與JB/T17797-95，GB/T228-2002，GB/T16825-1997之國家標準
② 本試驗機適用CNS 1278、 CNS 742、CNS 1279、CNS 8635、CNS 12915等國家地方標準及ASTM D2209、ASTM D2212、ASTM D5035、DIN 53328、SATRA TM29、SATRA TM108、SATRA TM113、EN 344：5.1、BS 5131：5.4等國際標準。
五、主要配置清單：
名稱規格廠家
交流伺服電機1.5KW信捷
伺服驅動器1500WMS-80ST信捷
減速機WPO，1:20安杰
滾珠絲杠3210高精度無間隙滾珠絲桿臺灣TBI
螺桿軸承3210滾珠絲桿套NSK滾珠軸承
軸承31205NSK滾珠軸承
傳感器5T蚌埠
PC/PCB控制板拉力機專用控制軟件定制
金屬夾具依據客戶要求自制
表面處理粉末烤漆 防靜電噴漆處理 220度高溫固化自制
.jpg "電線電纜萬能試驗機金屬拉力試驗機銅桿鋼絲抗張強度拉斷力測試儀")
