| 產品參數 | |||
|---|---|---|---|

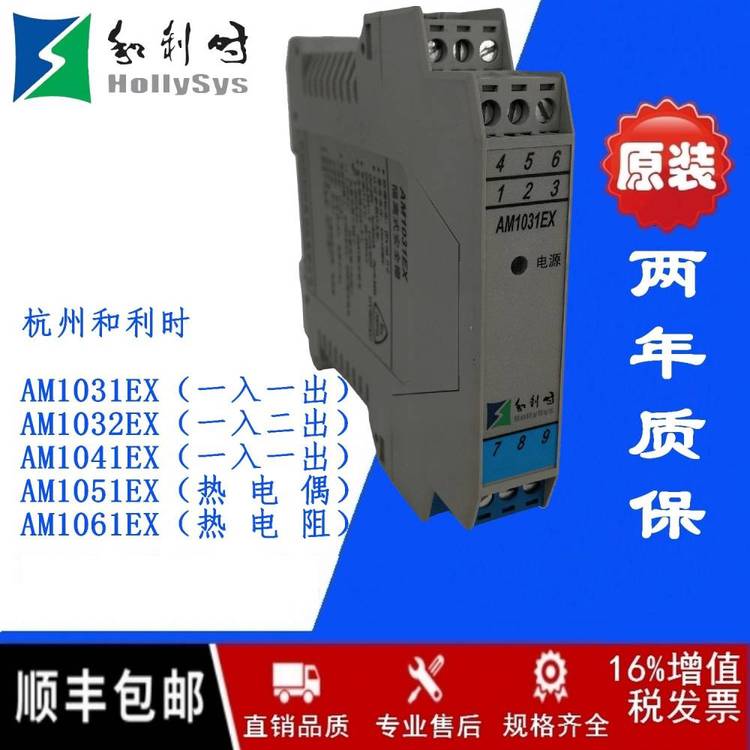

| 和利時安全柵AM1031EX信號隔離模擬量4～20mA/1～5V一入一出超薄 品牌 | 和利時 | ||
| 是否進口 | 否 | ||
| 產地 | 杭州 | ||
| 安裝方法 | 導軌 | ||
| 傳輸精度 | 0.1F.S | ||
| 加工定制 | 是 | ||
| 適用范圍 | 0/4~20mA | ||
| 0/1~5V | |||
| 輸出負載 | 小于50歐 | ||
| 規格 | 92X97X7.6mm | ||
| 方式（微信） | 18658821723 | ||
| 方式(QQ) | 891308900 | ||
| 可售賣地 | 全國 | ||
| 類型 | 信號隔離器 | ||
| 型號 | AM1031EX | ||
品種：信號隔離器
品牌：杭州和利時
等級：一級
產地：杭州
信號：一入一出
尺寸：92X97X7.6mm
型號：AMG1041
.jpg)
?
AMG1000系列信號隔離器
模擬量輸入類：AMG1031（一進一出 0/4~20mA,0/1~5V）、AMG1032（一進二出 0/4~20mA,0/1~5V）；
模擬量輸出類：AMG1041（一入一出 0/4~20mA,0/1~5V）；
熱電阻/熱電偶/毫伏信號輸入類：AMG1051D、AMG1051H；
■概述
AM1031EX為二線制智能變送器(HART )、三線制變送器、電流源輸入檢測端隔離柵,給危險區的變送器提供隔離電源，變送器產生的4～20mA信號（也可以是電流源信號），從危險區隔離傳送到安全區以4～20mA（或1～5V）輸出，同時支持HART數字信號雙向傳輸。該產品需要獨立供電,電源、輸入和輸出三隔離。
■主要技術參數
通道數：1
防爆標志：[Exia]ⅡC
適用場所：安裝在安全場所，可與處于0區，ⅡC，T4～T6危險場所的本安儀表相連
供電電壓：20～35V,d.c.
消耗電流：≤70mA(24V供電，20mA輸出時)
安全側信號：
輸出信號：4～20mA,d.c.，HART數字信號?? 負載電阻：RL≤550Ω
通信負載電阻：RL≥250Ω??
輸出電壓：1～5V,d.c.??
負載電阻：RL≥350kΩ
危險側信號：???
輸入信號：4～20mA,d.c.， HART數字信號
配?? 電：開路電壓： ≤28V? 20mA
時電壓：≥15V
正常工作電流： ≤25mA
輸出精度：0.1F.S. (典型值：0.05F.S.)
溫度漂移：0.05F.S./10℃
響應時間：≤5ms
電源保護：電源反向保護電磁兼容性：符合GB/T? 18268(IEC 61326-1)
絕緣強度：非本安端～本安端? ≥2500V,a.c.電源～非本安端 ≥500V,a.c.
絕緣電阻：電源、非本安端、本安端分別與外殼之間≥100MΩ；500V.d.c.
重?? 量：約110g
適用現場設備：二線制智能(HART)變送器、三線制變送器、電流源信號
■使用環境
1 周?chē)h(huán)境中不得有強烈振動、沖擊以及大電流和火花等電磁感應影響，空氣中應不含有對鉻、鎳、銀鍍層起腐蝕作用的介質，應不含有易燃、易爆的物質；
1 連續工作溫度：-20℃～＋60℃；
1貯 存 溫 度：-40℃～＋80℃；
1 相 對? 濕 度：10～90RH。
■安全認證
儀器儀表防爆安全監督檢驗站認證認證標準：GB3836.1-2000和GB3836.4-2000電壓（Um）=250V r.m.s.認證參數(7、8、9端子間)： Uo=28V, Io=93mA, Po=0.66W
ⅡC：Co=0.083μF , Lo=4.2mHⅡB：Co=0.366μF , Lo=12.6mHⅡA：Co=1.016μF , Lo=33.6mH
■本質安全防爆回路系統
隔離式安全柵與現場本安儀表連接組 質安全防爆回路(本安回路)系統在使用前必須確認：
1 現場本安儀表的防爆等級要符合使用環境，且應為經授權的防爆產品認證機構認證并取得防爆合格證的儀表；
2 隔離式安全柵和現場本安儀表之間各自的認證參數明確，且符合GB3836.15-2000 2.2.5.1等要求；
3 若其中有參數不明確，需要構 安回路系統必須經授權的防爆產品認證機構的確認。
■安裝
