| 產品參數 | |||
|---|---|---|---|
| 三軸力傳感器1噸/2噸/3噸/5噸三向測力計三維力測量儀 發貨地 | 廣東 | ||
| 封裝 | 膠封 | ||
| 數量 | 500 | ||
| 批號 | 1/2/5噸 | ||
| 制造商 | Forsentek | ||
| 型號 | F3H | ||
| 測力方向 | Fx Fy Fz | ||
| 輸出信號 | 模擬型 | ||
| 原理 | 應變式測力計 | ||
| 材料 | 不銹鋼 | ||
| 使用溫度 | -10C... 60C | ||
| 認證 | CE | ||
| 可選輸出 | 0-5V 0-10V 4-20mA | ||
| 防水等級 | IP65 | ||
| 品牌 | 福森泰科 | ||

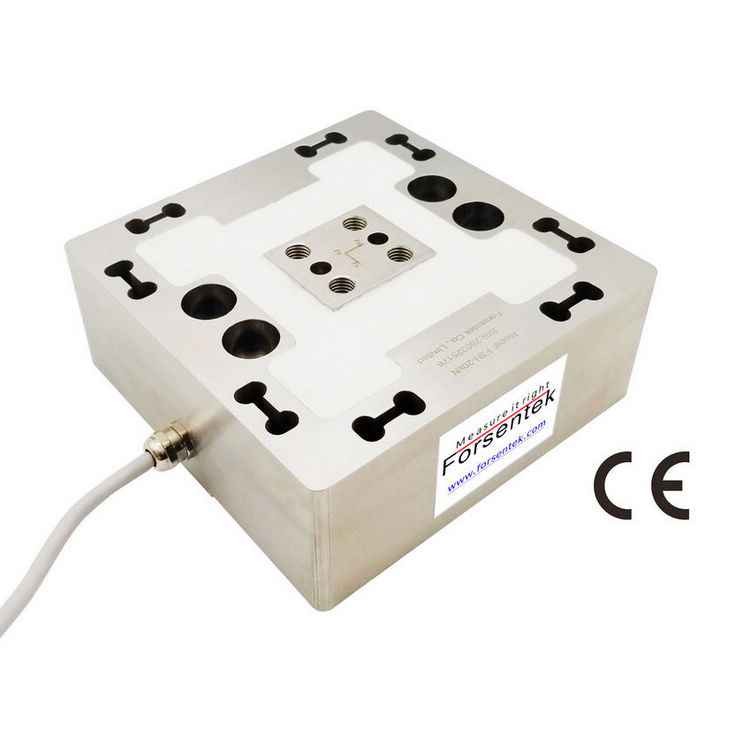

三軸力傳感器1噸/2噸/3噸/5噸三向測力計三維力測量儀
三軸力傳感器F3H采用不銹鋼材質基于電阻應變式原理制成，每個方向分別輸出與加載力大小成正比的模擬量mV信號，通過外接三通道信號放大器可輸出-5-5V，0-5V，0-10V，4-20mA標準模擬量信號以便于采集。三軸測力傳感器F3H高度低、法蘭結構設計，易安裝，可同時測量Fx/Fy/Fz三個方向的力，每個方向都支持壓力測量、拉力測量及拉壓雙向測力。多維力傳感器F3H測量范圍有0-500kg / 0-1000kg / 0-2000kg / 0-3000kg / 0-5000kg可選，適用于打磨力監測與控制，執行機構操作力測量，機器人測力，力模擬機，力學實驗等。
三軸力傳感器F3H尺寸圖：
.jpg)
三軸力測量傳感器F3H參數表
量程：Fx=Fy=Fz =??2kN /?3kN / 5kN /?10kN / 20kN / 30kN / 50kN
測力方向： Fx Fy Fz
供電電壓：3-15V
靈敏度系數：1.0mV/V
零點輸出：±0.05mV/V
非線性：±0.3滿量程
滯后：±0.3滿量程
非重復性：±0.1滿量程
蠕變(5min)：±0.05滿量程
安全過載：150滿量程
極限過載：200滿量程
溫度補償范圍：0... 40℃
使用溫度范圍：-10... 60℃
零點溫度漂移：±0.03滿量程/℃
靈敏度溫度漂移：±0.02滿量程/℃
輸入阻抗：700±100歐姆
輸出阻抗：700±100歐姆
絕緣阻抗：>2000M歐姆
傳感器材質：不銹鋼
防護等級：IP65
導線規格：6*3000mm 12-芯
三軸力傳感器輸出信號簡介：
傳感器的輸出信號=(供電電壓x額定輸出) x加載力/傳感器量程
三維力傳感器F3H的額定輸出一般在1.0mV/V 左右。
三分力感測器F3H的供電電壓一般推薦是3-15V范圍內的恒壓。
“加載力/傳感器量程”的范圍是0-1（加載力的范圍是0~量程）。
綜上所述：多維力傳感器F3H的輸出信號范圍一般在-15mV... 15mV以內。
例：額定輸出1.0mV/V的多維力傳感器F3H-50kN，采用5V供電，該三分力傳感器的輸出信號范圍就是約-5mV~5mV。
三維力測量傳感器可以通過外接傳感器信號變送器以獲得±5V / -5-5V / 0-10V / 4-20mA 的標準模擬量信號輸出。
例：三軸力傳感器F3H-20kN配套信號變送器LC3A(-10-10V)-24V，出廠前三個方向會單獨標定好，力值與輸出電壓的對應關系就是0-20kN正向力對應0~10V輸出，0-20kN反向力對應0~(-10V)輸出，模擬量信號與力值大小在誤差范圍內成正比。
多軸力傳感器量程的選擇
額定量程的定義：在滿足所標注的參數范圍內，傳感器被設計去測量的力值上限。
測量范圍：如額定量程為Fx=Fy=Fz=10kN的三維力傳感器每個方向的測量范圍是0~10kN，額定量程為Fx=Fy=Fz=50kN的三軸力傳感器每個方向的測量范圍是0~50kN。
精度等級：相對精度是以額定量程為基準的，對于同一型號的三軸力傳感器，相對精度一般是相同的，如精度為0.3的傳感器，量程為30kN和20kN的三維測力計都是0.3的精度等級。
精度：精度可以理解成：精度=精度等級*額定量程，同一款三軸測力傳感器量程越小，精度越高。分別用F3H-10kN和F3H-50kN的三維測力傳感器去測量5kN左右的力，F(xiàn)3H-10kN的測量精度要優于F3H-50kN。
使用壽命：用F3H-20kN和F3H-50kN的三分力傳感器同樣去測20kN的力，F(xiàn)3H-20kN為滿負荷工作，F(xiàn)3H-50kN為非滿負荷工作，F(xiàn)3H-50kN要比F3H-20kN的使用壽命更長。
一般選傳感器量程的時候盡量留有10-30的冗余量，一方面可以預防應用中的沖擊力對傳感器造成過載，另一方面可以延長使用壽命。比如三軸力測量范圍為20KN-30kN的應用，可以選擇量程為50kN的多軸力傳感器。
