| 產品參數 | |||
|---|---|---|---|
| 型號 | 力傳感器FSSM | ||
| 產地 | 廣東 | ||
| 供應商 | 福森泰科 | ||
| 是否國產 | 國產 | ||
| 質量認證 | CE | ||
| 原理 | 電阻應變式測力計 | ||
| 測力方向 | 推拉雙向 | ||
| 輸出信號 | 模擬型 | ||
| 誤差 | 0.1％ | ||
| 材質 | 不銹鋼 | ||
| 批號 | 10N/20N/50N/100N/200N/500N | ||
| 安裝孔 | M3/M4 | ||
| 數量 | 53 | ||
| 封裝 | IP62 | ||
| 品牌 | Forsentek | ||
彈簧拉力測量傳感器 0-500N 小型拉力計測量彈簧拉力大小 0-50kgf

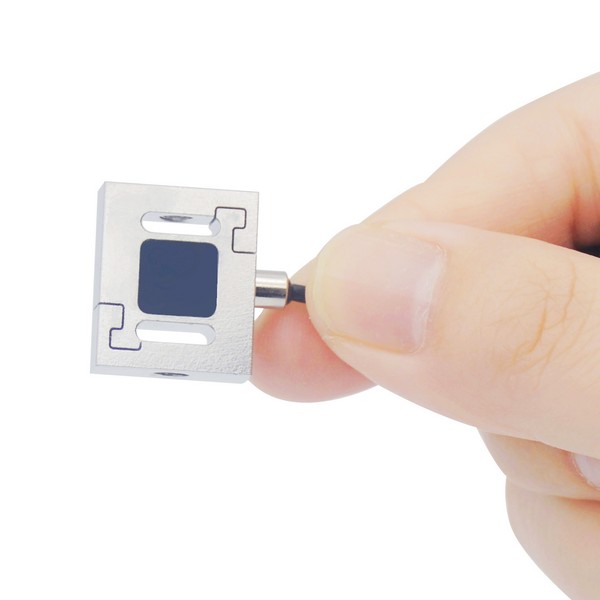

微型推拉力傳感器FSSM采用不銹鋼材質基于電阻應變式原理，力感測器FSSM尺寸小，精度高，可以用于拉力測量及壓力測量，力測量范圍有0-10N / 0-20N / 0-50N / 0-100N / 0-200N / 0-500N / 0-1000N 可選，全橋式應變計技術提供與施加的力成比例的mV/V輸出，可外接荷重傳感器信號放大器輸出-5-5V、-10-10V、4-20mA標準模擬量信號以便于PLC和數據采集軟件處理。小尺寸拉力傳感器FSSM可配套力值儀表FPT來實時顯示力值大小，高達960Hz的采樣頻率使得傳感器顯示器FPT適用于動態力測量；數顯儀表FPT還支持RS485或RS232通訊接口以及0-5V、0-10V、0-20mV或4-20mA的模擬量輸出功能?？商鎿QFutek傳感器LSB201，常被應用于推拉力計、牽引力實驗、裝配壓入力監測、紡線張力測量、壓力分布測試，彈簧拉力測量、氣缸推力測量、鍵盤按鍵測試、開關撥動力檢測、手機觸摸屏測試、接頭插拔力測量等。
小尺寸拉力計FSSM尺寸圖：
微型測力計FSSM訂貨號：
FSSM-10N:（測力范圍0-10N/0-1kgf，拉壓雙向）
FSSM-20N:（測力范圍0-20N/0-2kgf，推拉雙向）
FSSM-50N:（測力范圍0-50N/0-5kgf，拉壓雙向）
FSSM-100N:（測力范圍0-100N/0-10kgf，推拉雙向）
FSSM-200N:（測力范圍0-200N/0-20kgf，拉壓雙向）
FSSM-500N:（測力范圍0-500N/0-50kgf，推拉雙向）
微型推拉力傳感器FSSM參數表
量程：10N 20N 50N 100N 200N 500N
測力方向：壓力/拉力/拉壓力
供電電壓：3-12V
靈敏度系數：2.0 mV/V
零點輸出：±0.1mV/V
非線性：±0.1滿量程
滯后：±0.1滿量程
非重復性：±0.05滿量程
蠕變（5min）：±0.1滿量程
安全過載：150滿量程
極限過載：200滿量程
溫度補償范圍：-10... 40℃
使用溫度范圍：-20... 60℃
零點溫度漂移：±0.03滿量程/℃
靈敏度溫度漂移：±0.02滿量程/℃
輸入阻抗：380±30 歐姆
輸出阻抗：350±5 歐姆
絕緣阻抗：>2000M 歐姆
傳感器材質：不銹鋼
防護等級：IP62
導線：2*4000mm 4芯屏蔽線
接線：紅－電源正 黑－電源負 綠－信號正 白－信號負
小尺寸拉壓雙向測力傳感器FSSM的輸出信號范圍：
傳感器的輸出信號=(供電電壓x額定輸出) x加載力/傳感器量程
供電電壓一般推薦是3-15V范圍內的恒壓。
微型測力元FSSM的額定輸出一般在2.0mV/V左右。
“加載力/傳感器量程”的范圍是0-1（加載力的范圍是0~量程）。
綜上所述：微型力傳感器FSSM的輸出信號范圍一般在-30mV... 30mV。
例1：額定輸出2.0mV/V的測力計采用10V供電，該感測器的輸出信號范圍就是約-20mV... 20mV。
例2：額定輸出2.0mV/V的測力元采用5V供電，該傳感器的輸出信號范圍就是約-10mV... 10mV。
微型推拉雙向力測量傳感器FSSM輸出信號太小怎么辦？可以通過外接傳感器信號變送器以獲得±5V / 0-5V / 0-10V / 4-20mA 的標準模擬量信號輸出。
例1：拉壓雙向測力傳感器FSSM-100N配套信號放大器FSC(-5-5V)，出廠前會調試好，力值與輸出信號的對應關系為0-100N壓力對應0-5V，0-100N拉力對應0-(-5V)，電壓值與力值大小在誤差范圍內呈線性關系，即0V對應0N，5V對應壓力100N，-5V對應拉力100N，以此類推。
例2：推拉雙向力測量傳感器FSSM-200N配套信號變送器FSC(4-12-20mA)，出廠前會標定好，力值與輸出電流的對應關系就是0-200N壓力對應12-20mA電流輸出，0-200N拉力對應12-4mA電流輸出，電流值與力值大小在誤差范圍內呈線性關系，即12mA對應空載，16mA電流輸出對應100N壓力加載，8mA電流輸出對應100N拉力加載，以此類推。
小尺寸推拉力傳感器FSSM的量程選擇：
額定量程的定義：在滿足所標注的參數范圍內，傳感器被設計去測量的力值上限。
測量范圍：如額定量程為100N的拉力負荷傳感器的拉力測量范圍是0~100牛，額定量程為20N的荷重元的測力范圍是0~20牛。傳感器過載就和彈簧被過度拉伸是一個道理，會給傳感器的彈性體造成不可逆的過度變形，從而損壞傳感器；過載損壞是稱重測力傳感器在應用中比較常見的故障之一，且不可維修。所以在選擇傳感器量程的時候盡量留有一定的冗余量，一方面可以延長使用壽命，另一方面可以防止應用中的沖擊力對傳感器造成過載損傷。比如彈簧拉力測量范圍是100N-150N的應用可以選擇200N量程的拉力傳感器，開關撥動力測量范圍20N-30N的應用可以選擇量程為50N的推力傳感器。
