.jpg "軟啟動柜水泵電機降壓?jiǎn)?dòng)")
| 產品參數 | |||
|---|---|---|---|
| 品牌 | 溫州曙光起動 | ||
| 是否進口 | 否 | ||
| 產地 | 溫州柳市 | ||
| 產品系列 | SG | ||
| 3C證書編號 | 12121 | ||
| 額定電流 | 202A | ||
| 額定電壓 | 380V | ||
| 額定絕緣電壓 | 380V | ||
| 防護等級 | IP20 | ||
| 應用場景 | 電動機控制與保護 | ||
| 操作方式 | 手動 | ||
| 是否可逆 | 否 | ||
| 額定沖擊耐受電壓 | 2KV | ||
| 軟起基值電壓 | 1000V | ||
| 控制電動機功率 | 30kW~3000kW | ||
| 斜坡下降時間 | 20秒 | ||
| 突跳起動時間 | 20秒 | ||
| 適用電機 | 三相異步鼠籠電機 | ||
| 產品認證 | CQC | ||
| 加工定制 | 否 | ||
| 最小包裝數 | 1 | ||
| 物料編號 | 12121 | ||
| 規格報價 | 1700 | ||
| 可售賣地 | 全國 | ||
| 用途 | 減壓起動 | ||
| 類型 | 軟起動器 | ||
| 型號 | SG | ||
.jpg)
.jpg)

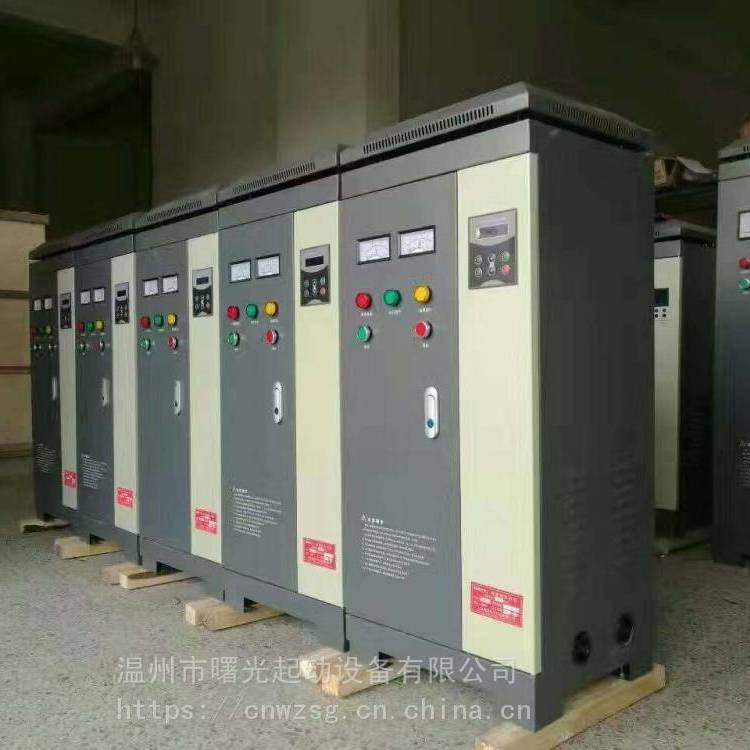

軟起動控制柜，主要用于接收液位控制儀（器）所輸出的高、低水位控制信號，控制液泵電動機的自動開起與停止，其控制形式有全壓起動、降壓起動、軟起動、變頻控制等。
該系列控制柜（箱）控制回路中，既設自動控制亦有手動控制，還具備過流、過壓、欠壓、缺相保護及事故報警功能，本產品使用前，必須按電氣原理圖復核后接線，按照電動機實際要求調整相應元件設定值，然后起動。
1 、自動操作：接通電源，電源指示燈亮，將轉換開關轉至“自動”位置，檢查控制柜（箱）所控制的電機是否按液位控制儀的指令動作。當液位達到控制液位時，對應液位指示燈發光，相應的限位控制繼電器常開觸點自動閉合，二次控制回路自動接通，電機起動，同時運行指示燈亮。當水位達到停止水位時，對應的指示燈發光，液位測控儀的對應限位控制繼電器常閉觸點斷開，二次控制回路開路，電機停止工作，運行指示燈熄滅。
2 、手動操作：接通電源，電源指示燈亮，將轉換開關轉至“手動”位置 ，按下起動按鈕，電機開始運轉，運行指示燈亮，按下”停止”按鈕，電機停止運轉，其運行指示燈熄滅。
3 、不論采用何種控制方式，當達到極限水位時，其超限水位信號觸點接通，二次控制回路失電，使電機停止運轉，并發出聲光報苦信號。在電機運行過程中如有事故出現，事故指示燈亮，電鈴自動報苦，這時，按下停止按鈕，迫使電機停止工作。
