| 產品參數 | |||
|---|---|---|---|
| 品牌 | 山東泰豐 | ||
| 加工定制 | 是 | ||
| 適用范圍 | 液壓 | ||
| 產品別名 | 液控閥 | ||
| 適用介質 | 礦物油型液壓油 | ||
| 適用溫度 | -20~ 60 | ||
| 公稱壓力 | 31.5（Mpa） | ||
| 公稱通徑 | 100-300（mm） | ||
| 安裝形式 | 螺紋 | ||
| 工作溫度 | 常溫 | ||
| 類型（通道位置） | 直動式 | ||
| 連接形式 | 法蘭 | ||
| 流動方向 | 換向 | ||
| 驅動方式 | 電磁 | ||
| 形態 | 柱塞式 | ||
| 壓力環境 | 常壓 | ||
| 主體材料 | 鑄鐵 | ||
| 零部件及配件 | 配件 | ||
| 可售賣地 | 北京;天津;河北;山西;內蒙古;遼寧;吉林;黑龍江;上海;江蘇;浙江;安徽;福建;江西;山東;河南;湖北;湖南;廣東;廣西;海南;重慶;四川;貴州;云南;西藏;陜西;甘肅;青海;寧夏;新疆 | ||
| 材質 | 碳鋼 | ||
| 類型 | 控制閥 | ||
| 型號 | SCF1-H150BT | ||

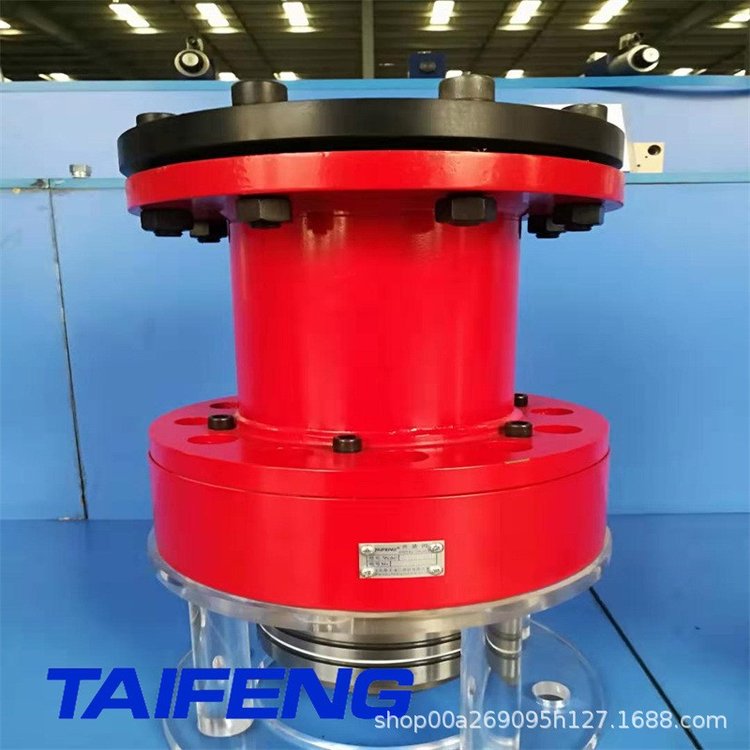

充液閥是一種液控單向閥，一個方向止流，另一個方向自由流通，先導動作是由油口供壓的控制閥芯用液壓實現的，由此而直接打開主閥。這種閥是為疊加系統而設計的，即在一個基礎件上可以疊加各種各樣的其它類別的液壓閥。充液閥廣泛應用于鍛壓機械、高速度沖床、壓力機、注塑機等機器。在鍛壓機械中能使壓機油缸起到快速充油和排油的作用。在高壓與大流量時，能起到卸荷作用，并避免卸荷沖擊。充液閥一般作為液壓和油箱間的吸排油閥使用。大型壓力機在快速行進時，油缸要大量補充油液，自動向油箱吸油；慢進加壓時要防止油液從油缸反竄油箱。反向時油液可從油缸排回油箱。結構特點充液閥采用彈簧加載式盤式截止結構，能使活塞在壓力作用下快速充放，充液閥也可以設置預開啟壓力，具有可靠的密封性能。
.jpg)
加工精良，精密高度，無泄漏，保壓性能良好。 自身帶緩動閥芯，能有效減少動聲和振動。產品特點：開啟壓力低，自吸性能好。具有多種變形和安裝連接形式，使用方便。流道設計通暢，流阻小。結構緊湊，外形尺寸較小?？刂茐毫Φ?，復位可靠，充液閥用在100噸以上的中、大型液壓機上。這些壓機，上油箱的油直接補進油缸上腔。加壓時，充液閥關閉，靠油泵加壓?；钊仙龝r，充液閥打開，油缸上腔的油又回到上油箱。
TCF充液閥特點開啟壓力低，自吸性能好；流道設計通暢，流阻??；控制壓力低，復位可靠；具有多種變形和安裝連接形式，使用方便；結構緊湊，外形尺寸較小。附注：安裝要求：我們推薦垂直安裝。特殊要求：用戶對于閥的機能、參數、安裝連接形式和尺寸有特殊要求時，可以特殊訂貨。固定螺絲我們推薦采用10.9級高強度標準螺釘，若您需要細牙螺釘時，請備注螺距。型號說明 TCF1-H B充液閥 TCF1-H F充液閥
TCF型充液閥為山東泰豐液壓獨立研發的新型產品，在原有基礎上做了很多改進，滿足小通徑小流量的需求，并有多種連接方式可選，經多項多次試驗和用戶體驗證明，性能優良。
結構特點：充液閥采用彈簧加載式盤式截止結構，能使活塞在壓力作用下快速充放，充液閥也可以設置預開啟壓力，具有可靠的密封性能。加工精良，精密高度，無泄漏，保壓性能良好。 自身帶緩動閥芯，能有效減少動聲和振動。
用途及原理：廣泛應用于鍛壓機械、高速度沖床、壓力機、注塑機等機器。在鍛壓機械中能使壓機油缸起到快速充油和排油的作用。在高壓與大流量時，能起到卸荷作用，并避免卸荷沖擊。充液閥一般作為液壓和油箱間的吸排油閥使用。大型壓力機在快速行進時，油缸要大量補充油液，自動向油箱吸油；慢進加壓時要防止油液從油缸反竄油箱。反向時油液可從油缸排回油箱。
