| 產品參數 | |||
|---|---|---|---|
| 品牌 | 鴻蝶 | ||
| 連接形式 | 法蘭 | ||
| 加工定制 | 是 | ||
| 公稱通徑 | DN100 | ||
| 適用介質 | 各種高腐蝕化學介質 | ||
| 壓力環境 | 常壓 | ||
| 工作溫度 | 常溫 | ||
| 流動方向 | 單向 | ||
| 驅動方式 | 電子 | ||
| 零部件及配件 | 閥體 | ||
| 形態 | 蝶式 | ||
| 類型(通道位置) | 二通式 | ||
| 標準 | 國標 | ||
| 密封形式 | 硬密封型 | ||
| 規格 | DN100 | ||
| 可售賣地 | 全國 | ||
| 材質 | 碳鋼 | ||
| 型號 | ZDLM | ||

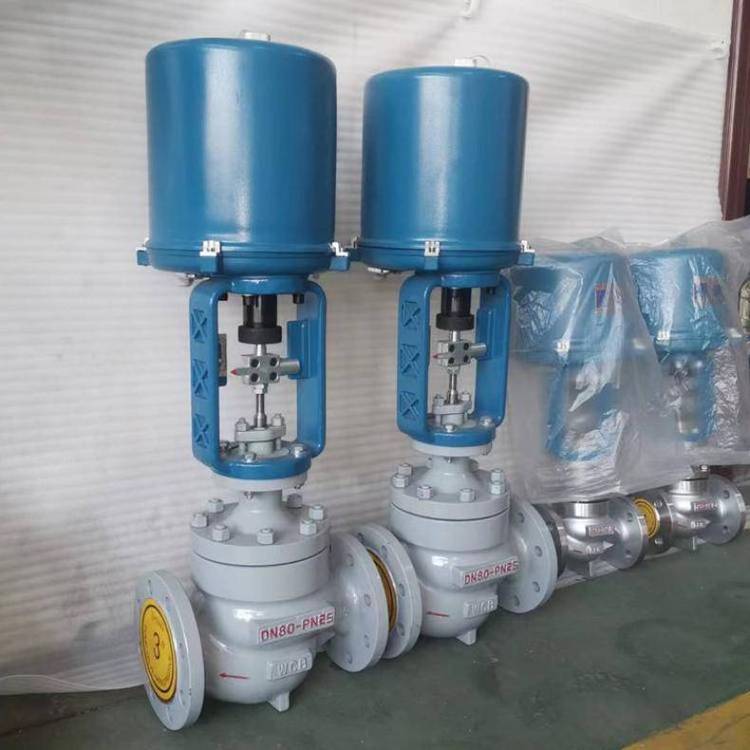

ZDLM電子式電動套筒調節閥產品介紹
一、產品概述
ZDLM電子式電動套筒調節閥由電子式電動執行機構(如PSL系列、3810L系列)與套筒調節閥組成，支持4-20mA或1-5V·DC控制信號，實現壓力、流量、溫度等參數的精準調節。其核心采用平衡式閥芯結構，允許壓差大、穩定性強，適用于高低溫、高壓差及大流量工況?13.
二、結構設計
?執行機構?
內置伺服放大器，無需外接設備，直接接收控制信號驅動閥芯動作?13.
可選智能型執行機構，支持閥位反饋信號輸出(4-20mA或1-5V)?68.
?閥體結構?
?套筒設計?：采用直通雙座鑄造球型閥體，S型流道降低壓損，流通能力提升?35.
?導向方式?：套筒導向增強閥芯穩定性，減少介質渦流和振動?35.
?密封形式?
?軟密封?：PTFE或改性PTFE材質，泄漏量小，適用于一般工況?13.
?硬密封?：金屬或硬質合金密封面，耐高溫高壓及磨損性介質?37.
三、技術參數
?公稱通徑?：DN15～DN300?24.
?公稱壓力?：PN1.6～PN6.4MPa(可達PN100)?34.
?溫度范圍?：-60℃～ 450℃(可選散熱型、低溫型或波紋管密封結構)?35.
?信號輸入?：4-20mA、1-5V、0-10V等?45.
?電源電壓?：220V AC 50Hz?46.
?閥體材質?：鑄鋼(ZG230-450)、不銹鋼(ZG1Cr18Ni9Ti等)?35.
四、應用領域
?工業場景?：化工、石油、冶金、電力(火電、核電)等?46.
?適用介質?：氣體、液體、蒸汽，尤其適合壓差大、泄漏要求不嚴格的場合?14.
五、產品優勢
?低噪音?：相比普通調節閥，噪音降低約10dB?58.
?高穩定性?：平衡式閥芯設計減少不平衡力，允許壓差達32MPa?37.
?維護便捷?：模塊化結構設計，支持快速拆卸維修?58.
